O que é um transformador montado em poste de 33kV e como ele suporta distribuição de energia confiável?
A Transformador montado em poste de 33kVé um transformador de distribuição de média tensão instalado em postes ou estruturas de suporte para reduzir a eletricidade de uma rede de distribuição de 33kV para uma tensão mais baixa adequada para cargas residenciais, agrícolas, comerciais, de infraestrutura ou industriais selecionadas. Sua instalação elevada pode ajudar a conservar o espaço no solo e integrar-se eficientemente às redes de distribuição aéreas. No entanto, a implantação bem-sucedida depende da seleção correta da capacidade, da relação de tensão, do nível de isolamento, da proteção, da carga estrutural, das condições ambientais e da conformidade com os requisitos aplicáveis da rede elétrica. Este guia explica os principais fatores que engenheiros de projeto, distribuidores, empreiteiros e compradores de sistemas de energia devem considerar antes de especificar um transformador.
Índice
- O que é um transformador montado em poste de 33kV?
- Como funciona um transformador montado em poste de 33kV?
- Quais são os componentes principais?
- Quais especificações técnicas são importantes?
- Onde é usado?
- O que os compradores devem considerar antes da seleção?
- Quais fatores de instalação afetam o desempenho?
- Como a confiabilidade e a vida útil podem ser melhoradas?
- Quais erros comuns de compra devem ser evitados?
- Perguntas frequentes
- Conclusão

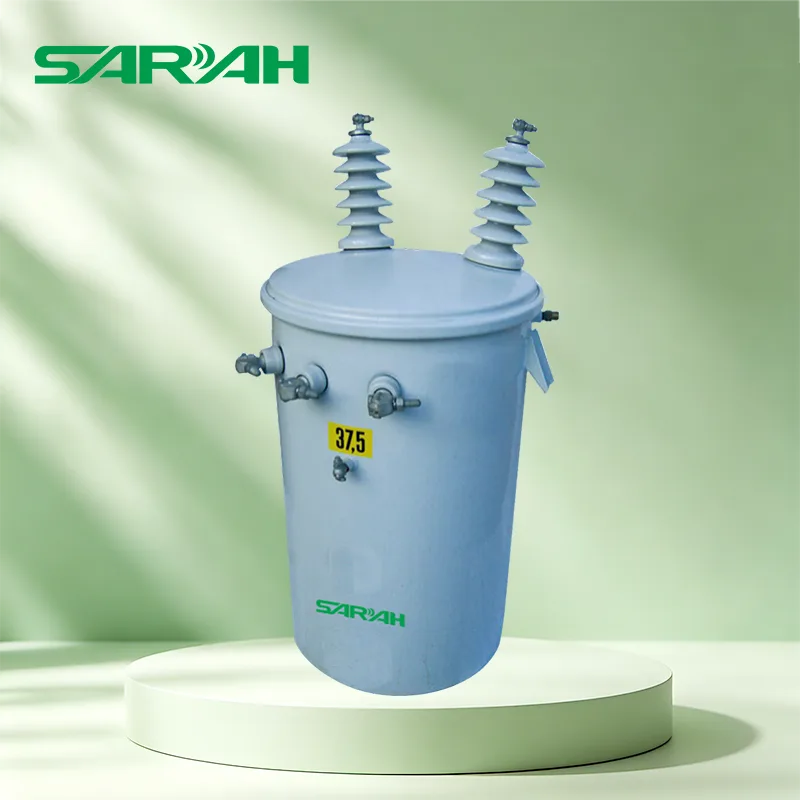

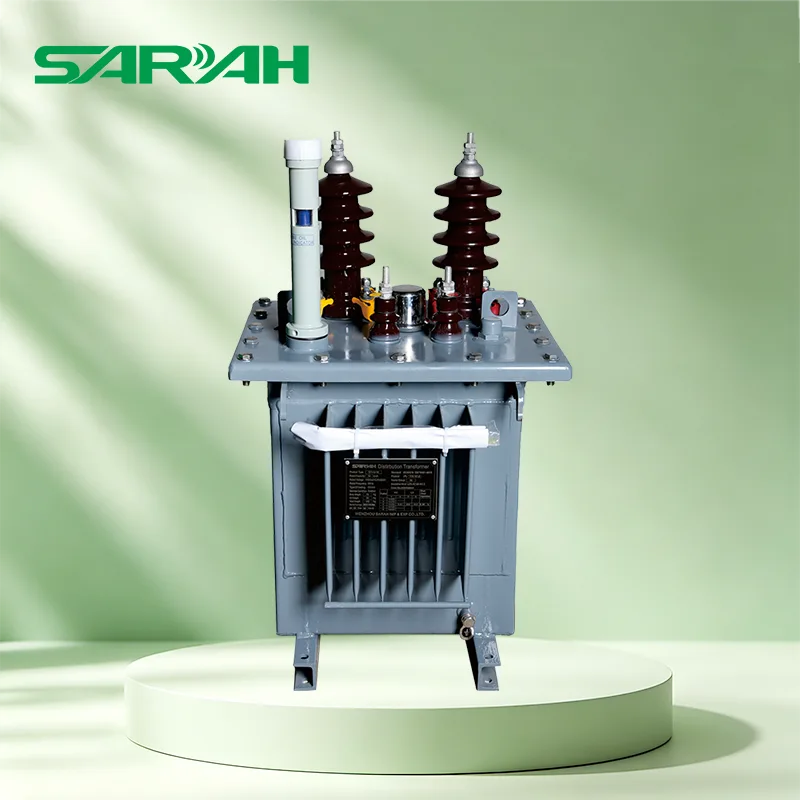

O que é um transformador montado em poste de 33kV?
A Transformador montado em poste de 33kVé um transformador de distribuição projetado para receber energia elétrica de uma rede de média tensão com tensão nominal primária de 33kV e transformá-la em tensão inferior para usuários a jusante. O transformador é instalado acima do solo em postes ou em um arranjo de suporte aéreo projetado, em vez de ser posicionado dentro de um gabinete no nível do solo.
Esta configuração é particularmente útil onde a distribuição aérea continua a ser a escolha prática de infraestrutura. A electrificação rural, as instalações agrícolas, as comunidades dispersas, as infra-estruturas rodoviárias e algumas cargas comerciais podem beneficiar de um transformador posicionado próximo do ponto de consumo.
Os transformadores montados em poste podem ser projetados em configurações monofásicas ou trifásicas, dependendo da rede de distribuição e dos requisitos de carga. A construção típica de transformadores pode usar um projeto imerso em óleo com resfriamento natural, embora a configuração final deva sempre ser determinada pelas especificações do projeto e pelos padrões de utilidade aplicáveis.
Ponto chave:“33kV” descreve a classe de tensão primária. Por si só, não define a capacidade do transformador, a tensão secundária, o arranjo de fases, o sistema de isolamento ou a configuração de proteção.
Como funciona um transformador montado em poste de 33kV?
O princípio operacional básico é a indução eletromagnética. A energia elétrica entra no transformador através do enrolamento de alta tensão. O campo magnético produzido no núcleo induz uma tensão correspondente no enrolamento de baixa tensão. Ao utilizar diferentes números de voltas nos enrolamentos primário e secundário, o transformador reduz a tensão de entrada ao nível exigido pelo equipamento elétrico a jusante.
01
Entrada 33kV
A eletricidade de média tensão entra pelo lado de alta tensão.
02
Transformação Magnética
O núcleo e os enrolamentos transferem energia por meio de indução eletromagnética.
03
Saída de tensão mais baixa
O lado LV fornece eletricidade às cargas conectadas.
O transformador não gera energia elétrica. Em vez disso, altera o nível de tensão enquanto transfere energia entre circuitos. A tensão secundária real pode variar de acordo com o sistema de distribuição local, especificação do projeto e requisitos da concessionária.
Quais são os componentes principais?
Um transformador confiável montado em poste é mais do que um tanque e dois enrolamentos. Cada componente contribui para o desempenho elétrico, gerenciamento térmico, resistência mecânica ou segurança operacional.
| Componente | Função Primária | Por que é importante |
|---|---|---|
| Núcleo Magnético | Fornece o caminho magnético | Influencia as perdas sem carga e a eficiência geral |
| Enrolamentos de alta e baixa tensão | Transferir energia elétrica | Afeta a relação de tensão, perdas, aumento de temperatura e desempenho de curto-circuito |
| Tanque Transformador | Contém a montagem ativa e o meio isolante | Fornece proteção mecânica e ambiental |
| Buchas | Fornece conexões elétricas isoladas | Crítico para conexões seguras de alta e baixa tensão |
| Sistema de resfriamento | Dissipa o calor gerado durante a operação | Ajuda a controlar o aumento da temperatura e a preservar a vida útil do isolamento |
| Trocador de toque | Ajusta a taxa de enrolamento efetiva | Ajuda a acomodar condições específicas de tensão de rede |
Quais especificações técnicas são importantes?
Um transformador nunca deve ser selecionado apenas pela sua tensão primária. A especificação elétrica completa deve corresponder à rede, à carga conectada, ao ambiente de instalação e aos requisitos das autoridades locais.
| Parâmetro | O que confirmar |
|---|---|
| Tensão Primária | Tensão nominal do sistema de 33kV e tensão máxima aplicável do sistema |
| Tensão Secundária | Tensão de utilização necessária, como 400 V, 415 V, 230 V ou outro nível específico do projeto |
| Capacidade nominal | Classificação de kVA baseada na carga atual, demanda futura, diversidade e carga permitida |
| Fase | Monofásico ou trifásico de acordo com o projeto da rede |
| Freqüência | 50 Hz ou 60 Hz de acordo com o sistema de energia local |
| Resfriamento | Configurações comuns imersas em óleo incluem ONAN; outros arranjos dependem do design |
| Impedância | Deve coordenar com os níveis de falha do sistema e requisitos de regulação de tensão |
| Nível de isolamento | Requisitos de resistência à frequência de energia e resistência ao impulso de raios |
| Alcance de toque | Faixa de ajuste e posição de tap especificadas de acordo com as condições de tensão da rede |
| Padrão Aplicável | IEC 60076, IEEE/ANSI, padrões nacionais ou especificações específicas da concessionária, conforme aplicável |
A IEC 60076 é comumente referenciada para projetos e testes de transformadores de potência, mas a norma aplicável deve ser confirmada pela autoridade compradora e pelo mercado de destino. Algumas concessionárias também emitem especificações técnicas detalhadas cobrindo dimensões, acessórios, perdas, testes, proteção, montagem e documentação.
Onde é usado?
O design elevado torna um transformador montado em poste de 33kV particularmente adequado para redes de distribuição aéreas onde a energia precisa ser entregue de forma eficiente sem a construção de uma sala de transformadores dedicada no nível do solo.
- Eletrificação rural:Apoia a distribuição de eletricidade para comunidades dispersas e cargas remotas.
- Instalações agrícolas:Pode fornecer bombas de irrigação, edifícios agrícolas, equipamentos de processamento e outras cargas distribuídas.
- Distribuição residencial:Adequado para redes residenciais aéreas selecionadas quando a concessionária local permitir esta configuração.
- Áreas comerciais:Pode atender lojas, pequenas instalações, comércios de beira de estrada e outras cargas comerciais distribuídas.
- Projetos de infraestrutura:Pode ser usado para cargas selecionadas de iluminação, comunicações, transporte e serviço público.
- Aplicações industriais leves:Apropriado onde a carga necessária e as condições de instalação estão dentro da faixa de projeto do transformador.
A adequação real depende do tamanho da carga, da arquitetura da rede, da capacidade de carregamento dos pólos, da coordenação da proteção, das condições ambientais e da especificação da concessionária aplicável.
O que os compradores devem considerar antes da seleção?
Para distribuidores, empreiteiros EPC, empresas de serviços públicos e proprietários de projetos, o desafio de aquisição mais comum é não encontrar um transformador com “33kV” na placa de identificação. O verdadeiro desafio é garantir que todos os parâmetros importantes correspondam ao projeto real.
- Defina o perfil de carga.Calcule a demanda atual e considere uma expansão futura razoável, em vez de depender apenas do pico de carga atual.
- Confirme a relação de tensão.A tensão secundária deve corresponder ao sistema e equipamento de distribuição a jusante.
- Determine os requisitos da fase.As configurações monofásicas e trifásicas atendem a diferentes arranjos de rede.
- Verifique as condições ambientais.Temperatura ambiente, altitude, umidade, poeira, sal, chuva e corrosão podem influenciar o projeto necessário.
- Revise os requisitos de isolamento.A exposição aos raios e as características da rede tornam a coordenação do isolamento particularmente importante para sistemas aéreos.
- Confirme a proteção.Arranjos de fusíveis, proteção contra surtos, aterramento, equipamentos de comutação e outros acessórios devem coordenar-se com o esquema de proteção da rede.
- Verifique o carregamento mecânico.O peso combinado e o arranjo de instalação devem ser compatíveis com o poste e as ferragens de suporte.
- Solicite a documentação completa do teste.Relatórios de testes de rotina, informações de placas de identificação, desenhos, certificados e outros documentos devem ser acordados antes da produção.
Quais fatores de instalação afetam o desempenho?
A instalação adequada é essencial porque mesmo um transformador projetado corretamente pode apresentar problemas operacionais se a estrutura de suporte, as conexões elétricas, o aterramento ou o sistema de proteção forem inadequados.
| Área de Instalação | Consideração importante |
|---|---|
| Apoio Estrutural | Resistência do poste, hardware de montagem, peso do transformador, carga de vento e estabilidade mecânica |
| Aterramento | Arranjos corretos de aterramento de acordo com o código elétrico local e as especificações da concessionária |
| Proteção contra surtos | Coordenação apropriada para exposição a raios e sobretensão transitória |
| Liberação | Mantenha as folgas elétricas necessárias e as distâncias de trabalho seguras |
| Ambiente | Considere temperatura, umidade, poluição, sal costeiro, poeira e altitude |
Como a confiabilidade e a vida útil podem ser melhoradas?
A manutenção preventiva deve ser baseada nas instruções do fabricante, nos procedimentos da concessionária, no ambiente operacional e nos regulamentos aplicáveis. O objetivo é identificar problemas em desenvolvimento antes que se tornem falhas ou interrupções não planejadas.
- Inspecione o exterior do transformador quanto a corrosão, danos físicos, vazamento de óleo ou condições anormais.
- Verifique as buchas, conexões, acessórios de montagem e arranjos de aterramento durante as inspeções programadas.
- Monitore a carga e a temperatura quando apropriado para a instalação.
- Manter a proteção contra surtos e os equipamentos de distribuição associados de acordo com o plano de proteção.
- Use procedimentos apropriados de inspeção e teste de óleo de transformador, quando aplicável.
- Mantenha relatórios de testes, registros de manutenção, informações de placas de identificação e dados de peças de reposição acessíveis durante todo o ciclo de vida do equipamento.
Os requisitos de manutenção variam significativamente entre projetos de transformadores e ambientes operacionais. Uma instalação costeira, por exemplo, pode exigir maior atenção à protecção contra a corrosão do que uma instalação interior com baixa exposição ambiental.
Quais erros comuns de compra devem ser evitados?
Erro 1: focar apenas no preço
Um preço de compra mais baixo pode não representar um custo total do projeto mais baixo. Perdas, transporte, instalação, manutenção, peças sobressalentes, tempo de inatividade e requisitos de substituição podem afetar o custo a longo prazo.
Erro 2: ignorar os padrões locais
Um transformador projetado para um mercado pode exigir alterações nas especificações de outra concessionária. Padrões, testes, acessórios, níveis de isolamento e documentação devem ser confirmados antes do pedido.
Erro 3: subestimar as cargas futuras
Selecionar a capacidade estritamente de acordo com o consumo atual pode criar limitações quando uma instalação se expande ou quando consumidores adicionais são conectados.
Erro 4: tratar a proteção como uma reflexão tardia
O transformador deve ser considerado em conjunto com proteção a montante e a jusante, proteção contra sobretensão, aterramento e arranjos de comutação.
Perguntas frequentes
O que significa 33kV em um transformador montado em poste?
33kV geralmente se refere à classe de tensão nominal primária do transformador e à rede de média tensão à qual está conectado. As classificações reais do equipamento também devem levar em conta a tensão máxima aplicável do sistema e os requisitos de isolamento.
Um transformador montado em poste de 33kV pode ser usado para distribuição de energia residencial?
Sim. Os transformadores de distribuição montados em poste são comumente usados em redes de distribuição residenciais onde a infraestrutura aérea é apropriada. A capacidade do transformador e a tensão secundária devem corresponder ao projeto de distribuição local.
Um transformador de 33kV é sempre trifásico?
Os transformadores montados em poste nº 33kV podem ser projetados para aplicações monofásicas ou trifásicas. A configuração necessária depende da rede e da carga conectada.
Que tensão secundária um transformador de 33kV pode fornecer?
A tensão secundária é específica do projeto. Os níveis de distribuição comuns incluem sistemas trifásicos de 400 V ou 415 V e outros arranjos de baixa tensão, mas o valor final deve ser confirmado em relação à especificação da rede local.
Qual padrão é comumente associado a transformadores de distribuição?
A IEC 60076 é amplamente utilizada como referência para requisitos e testes de transformadores de potência. Dependendo do mercado de destino, também podem ser aplicadas normas IEEE, ANSI, normas nacionais ou especificações específicas de serviços públicos.
Como a capacidade do transformador deve ser selecionada?
A capacidade deve ser determinada a partir da carga esperada, da demanda de pico, da diversidade, da expansão futura, das condições ambientais, dos requisitos de tensão e dos critérios de carga da concessionária. Simplesmente escolher a maior classificação disponível não é necessariamente apropriado.
Por que a instalação de postes é útil para projetos de distribuição?
A instalação em poste pode integrar o transformador diretamente em uma rede de distribuição aérea, reduzindo ao mesmo tempo a necessidade de espaço para transformador no nível do solo. É especialmente relevante onde as linhas aéreas já fazem parte da infra-estrutura de distribuição.
Conclusão
A Transformador montado em poste de 33kVdesempenha um papel importante na conversão de eletricidade de média tensão em energia de distribuição utilizável para redes aéreas. Sua configuração elevada e compacta pode ser adequada para eletrificação rural, instalações agrícolas, redes residenciais, distribuição comercial, projetos de infraestrutura e aplicações industriais selecionadas.
A decisão de compra mais importante não é simplesmente escolher um transformador rotulado como “33kV”. Os compradores devem avaliar as especificações elétricas completas, incluindo capacidade, tensão secundária, fase, frequência, nível de isolamento, impedância, método de resfriamento, faixa de derivação, sistema de proteção, ambiente de instalação, padrões aplicáveis, testes, documentação e requisitos mecânicos.
Para proprietários de projetos e distribuidores, trabalhar com um fabricante experiente pode simplificar a confirmação de especificações e a personalização.Yueqing Sarah Elétrica Co., Ltd. pode apoiar discussões de projetos envolvendo requisitos de transformadores de distribuição, especificações técnicas, condições de aplicação e configurações personalizadas.
Procurando uma solução de transformador de 33kV para seu projeto de distribuição? Compartilhe sua relação de tensão, capacidade, fase, frequência, ambiente de instalação e padrão aplicável com a Yueqing Sarah Electric Co., Ltd. Por favorContate-nospara consulta técnica e requisitos de transformadores específicos do projeto.
Notícias relacionadas
- Como um transformador de potência de 20KV pode fornecer energia industrial confiável e eficiente?

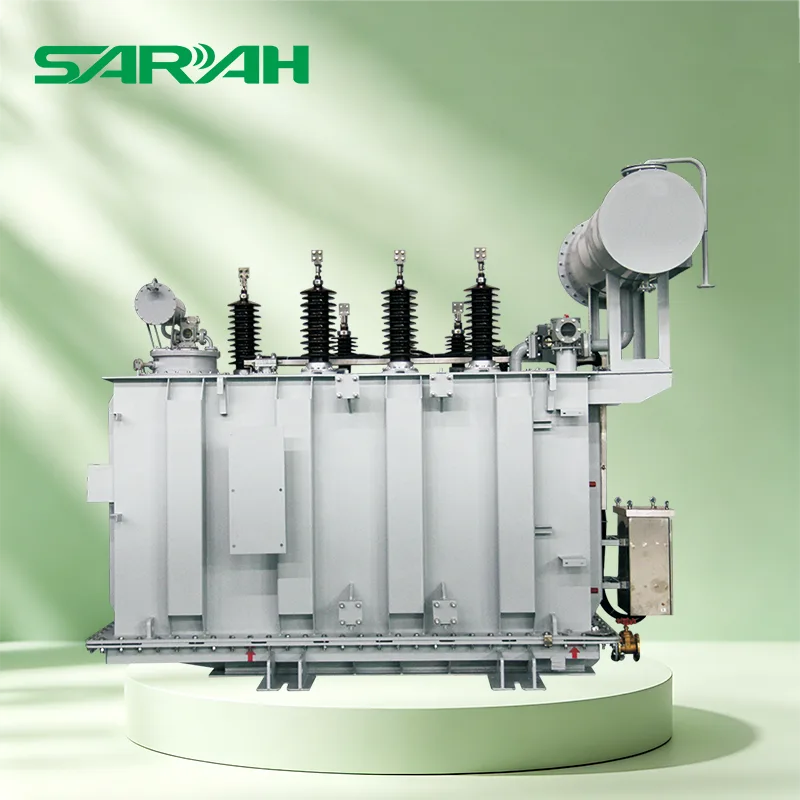

- Como um transformador de potência de 145KV fornece energia confiável de alta tensão?
