Como um transformador de potência de 145KV fornece energia confiável de alta tensão?

Índice

1. Compreendendo a função de um transformador de potência de 145KV
2. Como funciona um transformador de potência de 145KV?
3. Quais são os componentes principais?
4. Por que a transformação confiável de 145KV é importante?
5. Onde os transformadores de potência de 145KV são usados?
6. O que os compradores devem considerar antes de fazer o pedido?
7. Como o desempenho do transformador pode ser melhorado?
8. Que manutenção requer um transformador de 145KV?
9. Que problemas podem afetar a confiabilidade do transformador?
10. Como um fornecedor confiável de transformadores pode apoiar seu projeto?
11. Perguntas frequentes
12. Conclusão

1. Compreendendo a função de um transformador de potência de 145KV

As redes elétricas modernas dependem da transmissão de alta tensão para transportar energia elétrica por longas distâncias com perdas controladas. Dentro destas redes, os transformadores de potência desempenham uma das funções mais importantes: alteram os níveis de tensão para que a eletricidade possa ser transmitida, distribuída e, por fim, consumida pelos equipamentos elétricos.

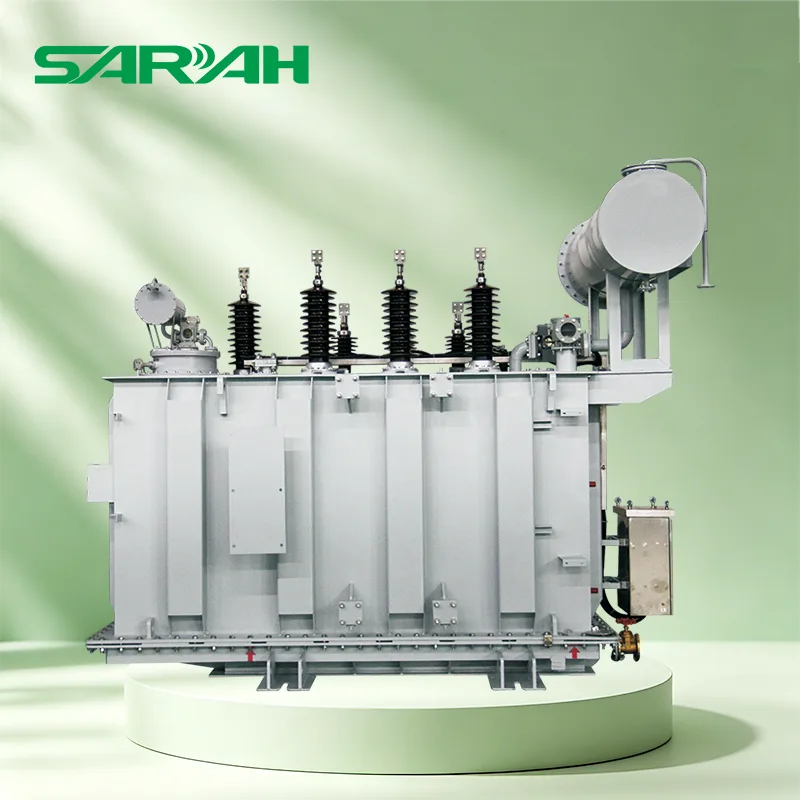

A transformador de potência 145KVfoi projetado para aplicações de alta tensão onde o equipamento deve fornecer isolamento confiável, desempenho térmico, resistência mecânica e estabilidade elétrica. A designação 145KV é comumente associada à classe máxima de tensão do sistema do equipamento do transformador, em vez de simplesmente indicar que o transformador opera continuamente exatamente a 145 kV.

Para subestações, instalações de energia renovável, plantas industriais e redes de serviços públicos, a confiabilidade do transformador afeta diretamente a disponibilidade de energia. Uma especificação inadequada do transformador pode resultar em perdas excessivas, superaquecimento, tensão no isolamento, desligamentos inesperados ou manutenção dispendiosa.

2. Como funciona um transformador de potência de 145KV?

O princípio de funcionamento é baseado na indução eletromagnética. Quando a corrente alternada flui através do enrolamento primário, ela produz um fluxo magnético variável dentro do núcleo do transformador. Este campo magnético variável induz uma tensão no enrolamento secundário.

A relação entre as tensões primária e secundária é determinada em grande parte pela relação de espiras dos enrolamentos. Ao selecionar uma relação de espiras apropriada, o transformador pode aumentar ou diminuir a tensão de acordo com os requisitos do sistema de transmissão ou distribuição.

Por exemplo, a energia eléctrica gerada a uma tensão mais baixa pode ser aumentada para transmissão. Numa subestação receptora, outro transformador pode reduzir a tensão a um nível adequado para distribuição regional ou consumo industrial.

3. Quais são os componentes principais?

O desempenho do transformador de alta tensão depende da interação de vários componentes. Cada peça deve ser projetada adequadamente para as condições elétricas e ambientais da instalação.

• Núcleo magnético:Fornece o caminho para o fluxo magnético e é projetado para minimizar as perdas no núcleo.
• Enrolamentos:Transfere energia elétrica por meio de indução eletromagnética e deve suportar tensões elétricas, térmicas e mecânicas.
• Tanque transformador:Protege os componentes ativos e contém óleo isolante em designs imersos em óleo.
• Sistema de isolamento:Separa componentes energizados e suporta operação confiável em alta tensão.
• Sistema de refrigeração:Remove o calor gerado pelas perdas do enrolamento e do núcleo.
• Buchas:Fornece conexões isoladas entre enrolamentos internos e condutores externos.
• Trocador de toque:Permite ajuste de tensão dentro da faixa operacional projetada.
• Dispositivos de proteção:Ajude a detectar condições anormais, como mudanças de pressão, aumento de temperatura ou falhas internas.
• Equipamento de monitoramento:Fornece informações sobre temperatura, condição do óleo, carga e outros parâmetros operacionais.

A configuração exata depende da capacidade nominal, relação de tensão, método de resfriamento, requisitos de isolamento, ambiente de instalação e padrões técnicos aplicáveis.

4. Por que a transformação confiável de 145KV é importante?

As subestações de alta tensão costumam servir como pontos estratégicos em uma rede elétrica. A falha do transformador pode, portanto, afetar não apenas uma peça do equipamento, mas potencialmente todo um processo industrial, instalação de geração ou fonte de alimentação regional.

A confiabilidade começa com o projeto elétrico correto. Contudo, apenas o projeto elétrico não é suficiente. Gerenciamento térmico, coordenação de isolamento, construção mecânica, qualidade de fabricação, transporte, comissionamento e manutenção influenciam a vida útil.

5. Onde são usados ​​os transformadores de potência de 145KV?

Os transformadores da classe 145KV podem ser encontrados em uma ampla variedade de projetos de infraestrutura de energia. Sua aplicação depende da tensão da rede, da capacidade de potência, da configuração do transformador e das especificações do projeto.

• Subestações elétricas de transmissão e recepção
• Redes de energia em escala de serviço público
• Sistemas de recolha de energia renovável e de ligação à rede
• Grandes instalações industriais
• Plantas de mineração e processamento pesado
• Instalações de geração de energia
• Infraestrutura regional de distribuição de eletricidade
• Projetos de infraestrutura que exigem interconexão de alta tensão

Os projetos de energias renováveis ​​podem ser particularmente exigentes porque a carga do transformador pode variar significativamente de acordo com as condições de geração. O planejamento adequado da capacidade e o projeto térmico são, portanto, essenciais.

6. O que os compradores devem considerar antes de fazer o pedido?

A compra de um transformador de potência de 145KV deve começar com o sistema elétrico e não com o catálogo de produtos. Um transformador que pareça adequado apenas com base na tensão pode não satisfazer os requisitos reais de carga, ambientais, de proteção ou de instalação do projeto.

Os compradores também devem avaliar a capacidade de fabricação da fábrica, os procedimentos de teste, a documentação, a experiência de entrega, o suporte pós-venda, a disponibilidade de peças sobressalentes e a capacidade do fornecedor de fornecer configurações personalizadas.

7. Como melhorar o desempenho do transformador?

O desempenho a longo prazo depende de manter as tensões elétricas, térmicas e mecânicas dentro dos limites operacionais pretendidos. Várias medidas práticas podem ajudar.

1. Otimizar a capacidade do transformador:Evite operação persistente próxima à carga nominal máxima, a menos que o projeto permita especificamente.
2. Gerencie a temperatura operacional:O resfriamento eficaz ajuda a controlar as temperaturas do enrolamento e do óleo.
3. Monitore a condição de isolamento:A degradação do isolamento pode se tornar uma grande preocupação de confiabilidade em equipamentos de alta tensão.
4. Controle a umidade:A umidade pode afetar adversamente o desempenho do isolamento e deve ser controlada com cuidado.
5. Use proteção adequada:Os relés de proteção e os dispositivos de monitoramento devem ser coordenados com o sistema geral da subestação.
6. Mantenha registros precisos:As tendências operacionais podem ajudar a identificar a deterioração gradual antes que se torne uma falha grave.

8. Que manutenção requer um transformador de 145KV?

Os requisitos de manutenção dependem do projeto do transformador, das condições operacionais, das recomendações do fabricante e dos regulamentos aplicáveis. Um programa de manutenção estruturado deve combinar inspeções de rotina com testes baseados em condições, quando apropriado.

• Inspeção visual do tanque, buchas, conexões e acessórios
• Inspeção quanto a vazamento de óleo ou condições anormais de pressão
• Monitoramento de temperatura e carga
• Teste de óleo isolante, quando aplicável
• Testes de diagnóstico elétrico de acordo com o programa de manutenção
• Inspeção de equipamentos de refrigeração
• Inspeção e verificações funcionais de dispositivos de proteção
• Inspeção e manutenção do comutador quando aplicável
• Revisão do histórico de dados operacionais e de teste

Um dos maiores erros é tratar a manutenção apenas como uma atividade emergencial. A avaliação periódica das condições permite que os operadores identifiquem tendências anormais antes que elas se transformem em falhas graves do equipamento.

9. Quais problemas podem afetar a confiabilidade do transformador?

Os transformadores de alta tensão operam sob tensões elétricas e térmicas significativas. Preocupações comuns de confiabilidade incluem deterioração do isolamento, superaquecimento, carga excessiva, vazamento de óleo, problemas no sistema de refrigeração, danos mecânicos e condições operacionais anormais.

10. Como um fornecedor confiável de transformadores pode apoiar seu projeto?

Selecionar um fornecedor de transformadores é uma decisão tanto técnica quanto comercial. Um fabricante competente deve ser capaz de compreender a aplicação completa em vez de oferecer um produto genérico baseado apenas na tensão solicitada.

Yueqing Sarah Elétrica Co., Ltd.pode ser considerado um parceiro fornecedor para projetos que exigem soluções de transformadores de potência e equipamentos elétricos relacionados. Ao avaliar um fabricante, os clientes devem prestar atenção à comunicação de engenharia, configuração do produto, processos de fabricação, capacidade de teste, documentação técnica, coordenação de entrega e serviço pós-venda.

Estas questões podem reduzir o risco de aquisição e ajudar a garantir que o transformador selecionado seja compatível com o ambiente operacional real, em vez de simplesmente corresponder um número de tensão a uma cotação.

11. Perguntas frequentes

O que significa 145KV em um transformador de potência?

145KV geralmente se refere à classe de tensão associada ao equipamento transformador. As tensões nominais exatas de operação e os níveis de isolamento dependem do projeto técnico do transformador e dos requisitos do sistema elétrico.

Um transformador de 145KV pode ser personalizado?

Sim. As configurações do transformador podem ser projetadas de acordo com requisitos específicos do projeto, como capacidade nominal, relação de tensão, frequência, arranjo de resfriamento, requisitos de mudança de tap, níveis de isolamento, condições ambientais e configuração de acessórios.

Por que o resfriamento é importante para um transformador de alta tensão?

As perdas elétricas geram calor durante a operação do transformador. Se o calor não for removido de forma eficaz, as temperaturas podem subir e acelerar o envelhecimento do isolamento. Um arranjo de resfriamento adequado ajuda a manter as temperaturas operacionais dentro da faixa pretendida.

Que informações devem ser fornecidas ao solicitar um orçamento?

Idealmente, os clientes devem fornecer a classificação de potência necessária, tensões primárias e secundárias, frequência, configuração de fase, ambiente de instalação, faixa de derivação necessária, requisitos de resfriamento, padrões aplicáveis ​​e quaisquer especificações técnicas específicas do projeto.

Como a vida útil do transformador pode ser estendida?

Carregamento adequado, resfriamento eficaz, boas condições de isolamento, controle de umidade, inspeção regular, manutenção oportuna e monitoramento contínuo podem contribuir para uma operação confiável a longo prazo.

A capacidade do transformador é o único fator de seleção importante?

Não. A relação de tensão, a coordenação do isolamento, o resfriamento, a impedância, as condições ambientais, os requisitos de proteção, as funções de comutação de derivação, as restrições de instalação, os padrões aplicáveis ​​e os requisitos de serviço de longo prazo também devem ser considerados.

12. Conclusão

A transformador de potência 145KVdesempenha um papel essencial na infraestrutura elétrica de alta tensão, permitindo a transformação eficiente da tensão e a transmissão confiável de energia. Seu desempenho depende de muito mais do que a classe de tensão nominal. O projeto do núcleo, a construção do enrolamento, o isolamento, o resfriamento, a proteção, o monitoramento, a instalação e a manutenção contribuem para uma operação confiável.

Para compradores e engenheiros de projeto, a abordagem mais eficaz é definir todos os requisitos elétricos e ambientais antes de selecionar o equipamento. Uma especificação técnica detalhada pode reduzir problemas de compatibilidade, melhorar a precisão da aquisição e apoiar um melhor desempenho operacional a longo prazo.

Se você estiver planejando uma subestação de alta tensão, um sistema de energia industrial, uma conexão à rede ou outro projeto de infraestrutura elétrica, trabalhar diretamente com um fabricante experiente pode tornar o processo de especificação e aquisição mais eficiente.
