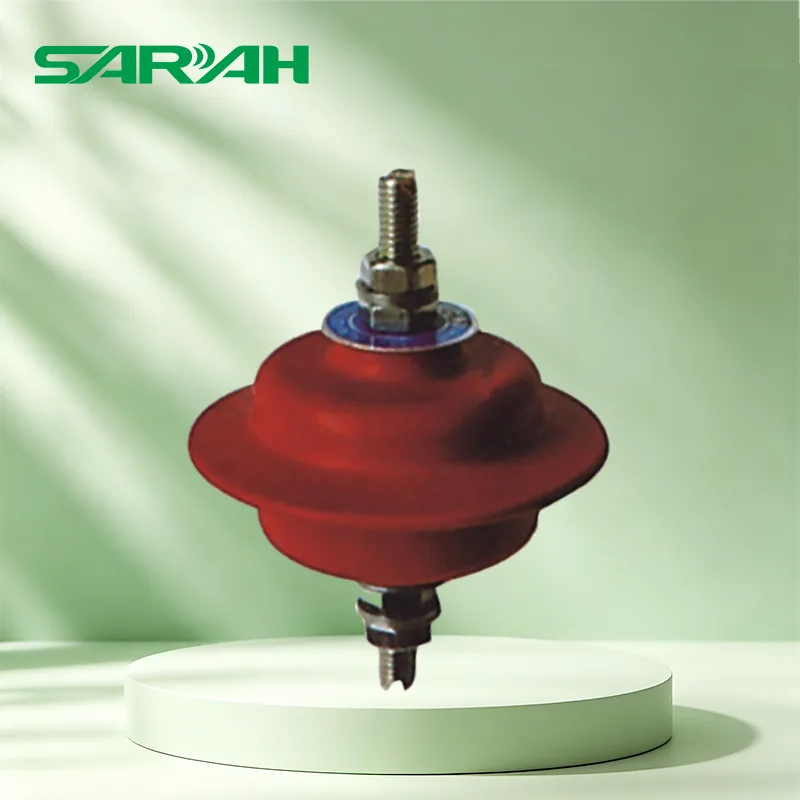

Fornecedor chinês de pára-raios de baixa tensão

Os pára-raios de baixa tensão são dispositivos elétricos críticos projetados especificamente para proteger equipamentos residenciais, industriais e comerciais contra danos causados ​​por surtos de tensão. Como fabricante chinês estabelecido em 2005, a Sarah Electric é capaz de fornecer projetos globais com produtos que atendem aos padrões da indústria, oferecem qualidade consistente e oferecem excelente relação custo-benefício.

Por que os sistemas de baixa tensão têm maior necessidade de pára-raios?

As redes elétricas de baixa tensão estão diretamente conectadas a dispositivos microeletrônicos críticos, como computadores, servidores, controladores PLC e eletrodomésticos. Esses dispositivos possuem tolerância extremamente baixa a flutuações de tensão; mesmo um breve pulso de tensão de apenas algumas centenas de volts é suficiente para queimar instantaneamente suas placas de circuito.

Os pára-raios de baixa tensão utilizam varistores de óxido metálico (MOVs) ou tubos de descarga de gás (GDTs) como seus componentes principais:

Sob condições normais: A resistência ao terra é efetivamente infinita – agindo como um circuito aberto – e, portanto, não interfere na transmissão normal de energia de baixa tensão.

Quando ocorre uma onda: O pára-raios muda rapidamente para um estado condutivo – em microssegundos ou mesmo nanossegundos – desviando a energia da sobretensão transitória para a linha de aterramento e limitando a tensão residual a um nível seguro que o equipamento conectado possa suportar.

Estrutura Central e Características Físicas

Design modular em trilho DIN: Os pára-raios de baixa tensão da Sarah Electric apresentam um design modular padrão montado em trilho DIN de 35 mm, permitindo que sejam encaixados diretamente em caixas de distribuição internas de baixa tensão.

Estrutura conectável: A unidade consiste em duas partes: uma base e um módulo de proteção. Caso os componentes internos envelheçam ou falhem, o pessoal de instalação pode simplesmente desconectar o módulo antigo e inserir um novo sem a necessidade de desconectar qualquer fiação.

Janela Indicadora de Status: A face frontal do dispositivo apresenta uma janela indicadora de status mecânico. Verde indica operação normal; Vermelho indica que o pára-raios está degradado ou falhou e requer substituição imediata.

Contatos de sinalização remota opcionais: Nossos modelos avançados são equipados com contatos auxiliares capazes de transmitir automaticamente um sinal de alarme para uma sala de controle central em caso depára-raiosfalha.

Sistema de proteção graduado para dispositivos de proteção contra surtos de baixa tensão

De acordo com os padrões internacionais (IEC 61643-11 ou EN 61643-11), os dispositivos de proteção contra surtos de baixa tensão (SPDs) são estritamente categorizados em três níveis de proteção; selecione a classificação apropriada com base no local de instalação específico:

Classificação Nível I: Tipo 1 (Classe I) — Proteção para Entradas do Edifício Principal

Local de instalação: Quadro principal de distribuição de baixa tensão na entrada do edifício.

Testar forma de onda: 10/350 µs (simulando a queda direta de um raio).

Parâmetro chave: Corrente de impulso nominal de 12,5 kA ou 25 kA. Projetado para descarregar a enorme energia associada a descargas atmosféricas diretas introduzidas através de linhas de energia aéreas externas.

Classificação Nível II: Tipo 2 (Classe II) — Proteção de Distribuição Zonal

Local de instalação: Quadros de distribuição ao nível do chão, armários de distribuição de oficinas, etc.

Testar forma de onda: 8/20 µs (simulando uma descarga atmosférica induzida).

Parâmetro chave: Corrente de descarga nominal variando de 20 kA a 40 kA. Utilizado para eliminar sobretensões residuais remanescentes após a descarga por SPDs Nível I, ou para suprimir surtos operacionais gerados pelo ligar/desligar de grandes motores em instalações industriais.

Classificação Nível III: Tipo 3 (Classe III) — Proteção Terminal de Precisão

Local de instalação: Os terminais de entrada de energia de equipamentos microeletrônicos críticos.

Testar forma de onda: Teste de onda combinada, projetado para reduzir a tensão residual ao mínimo absoluto.

Cenários de aplicação

Setor Industrial: Armários de distribuição de fábrica, linhas de produção automatizadas, sistemas de controle PLC

Edifícios Comerciais: Prédios de escritórios, shopping centers, hotéis, hospitais

Sistemas Residenciais: Caixas de distribuição doméstica, sistemas domésticos inteligentes, proteção de eletrodomésticos

Novos Sistemas Energéticos: Inversores fotovoltaicos (lado CA), sistemas de armazenamento de energia, sistemas de energia eólica de pequena escala

Parâmetros de seleção chave

Ao selecionar pára-raios de baixa tensão, vários parâmetros essenciais requerem uma avaliação abrangente. Você podeEntre em contato direto com Sarah Electrice permita que nossa equipe técnica profissional forneça recomendações e adapte uma solução especificamente para você.

1. Tensão Máxima de Operação Contínua (Uc)

A tensão mais alta que um pára-raios de baixa tensão pode suportar por um período prolongado sem sofrer danos.

Em sistemas monofásicos comuns de 220 V, levando em consideração as flutuações de tensão da rede elétrica, o valor Uc selecionado deve ser de pelo menos 275 V ou superior; em sistemas trifásicos 380V recomenda-se um valor de 440V.

2. Corrente de descarga nominal (In)

O valor de pico da corrente de surto padrão que o dispositivo é capaz de suportar.

Para aplicações residenciais, normalmente é selecionado 10kA, enquanto para instalações industriais ou locais críticos, recomenda-se uma classificação mínima de 20kA ou superior.

3. Nível de proteção de tensão (acima)

O valor da tensão residual restante no equipamento conectado após uma sobretensão ter passado pelo pára-raios. Quanto menor for este valor, maior será o nível de proteção conferido ao equipamento.

Dado que a tensão suportável para eletrodomésticos padrão é normalmente de 1,5 kV, o valor Up selecionado deve ser inferior a 1,5 kV (por exemplo, 1,2 kV).

4. Corrente de Impulso (Iimp)

Aplicável principalmente a pára-raios de baixa tensão Classe I, este parâmetro reflete a capacidade do dispositivo de fornecer proteção contra a energia associada a descargas atmosféricas diretas.

Para edifícios equipados com pára-raios, a classificação do impulso normalmente não deve ser inferior a 12,5kA por poste.
