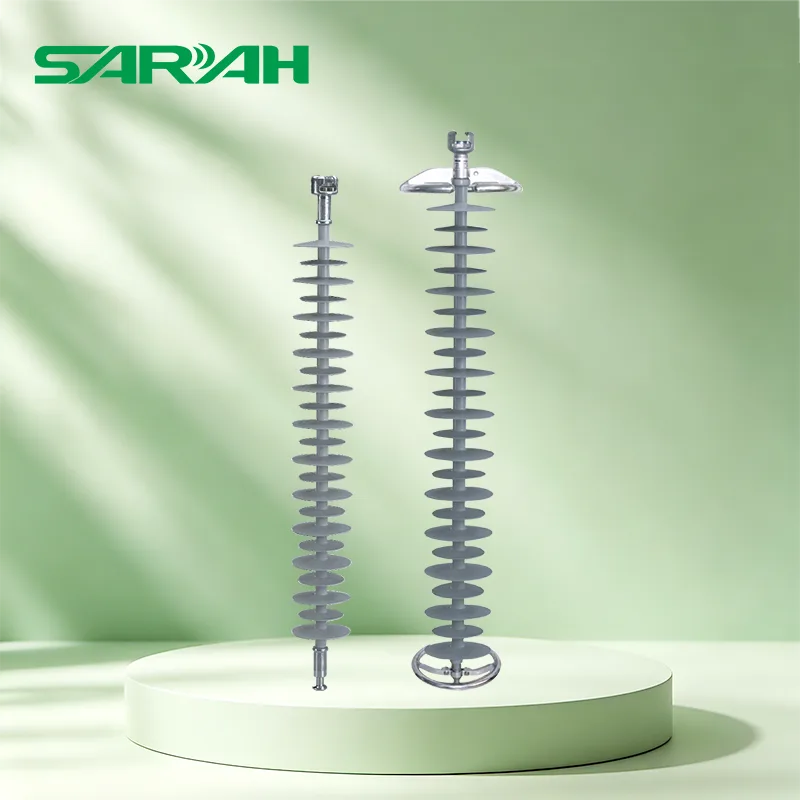

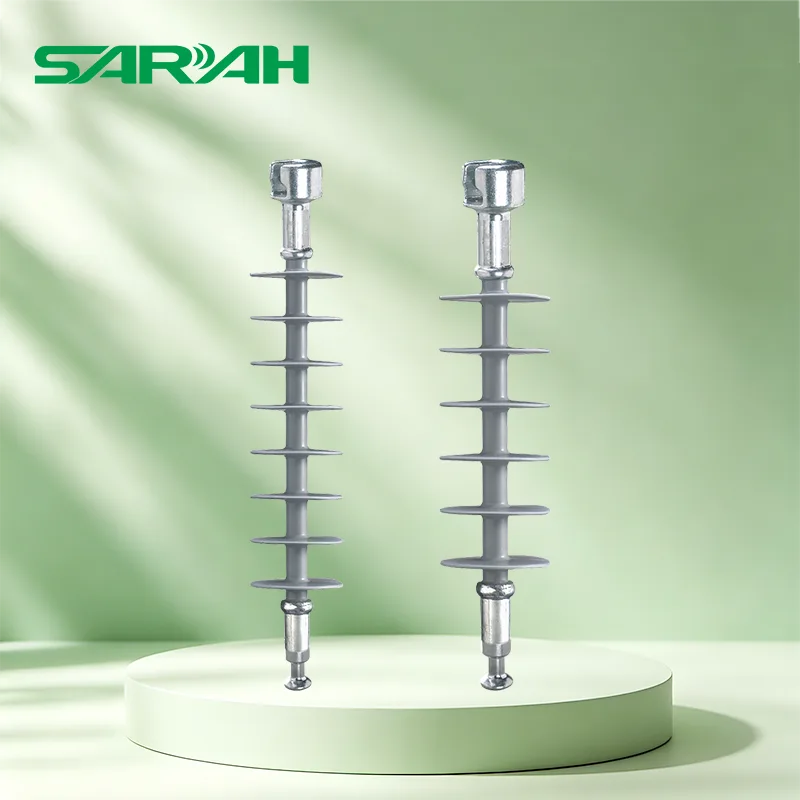

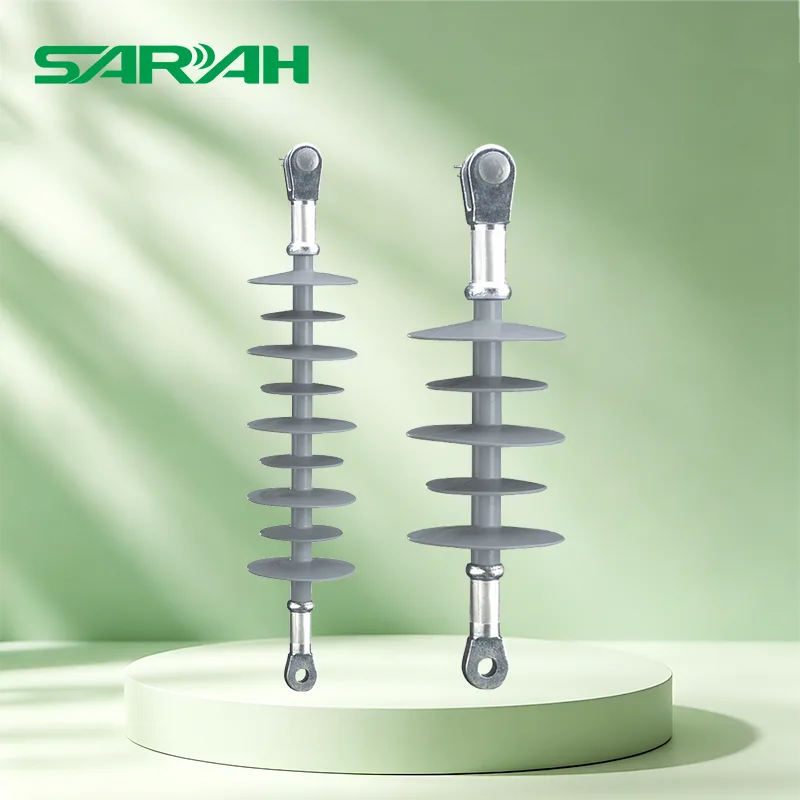

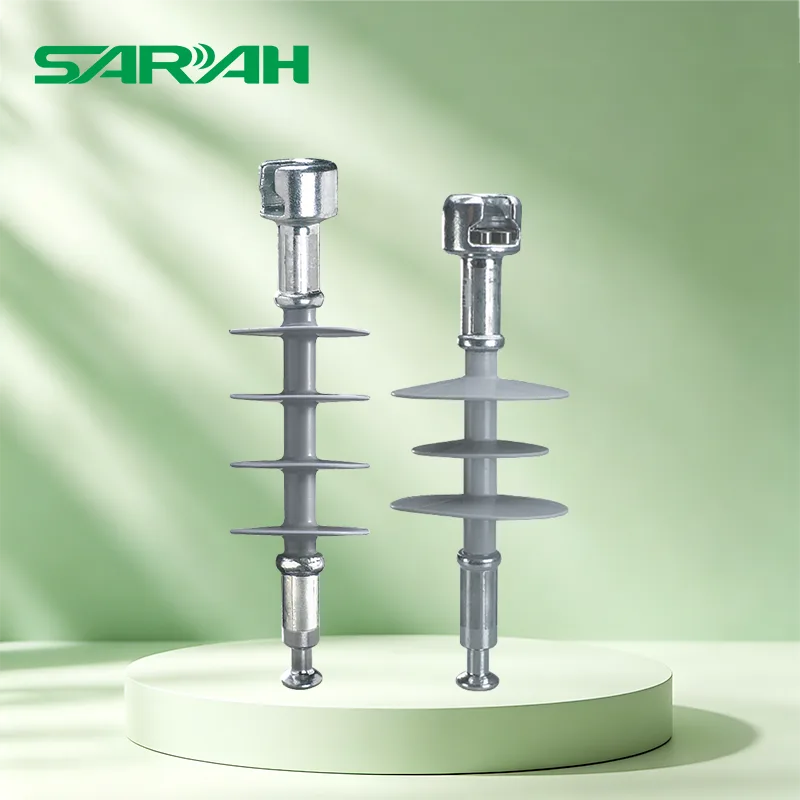

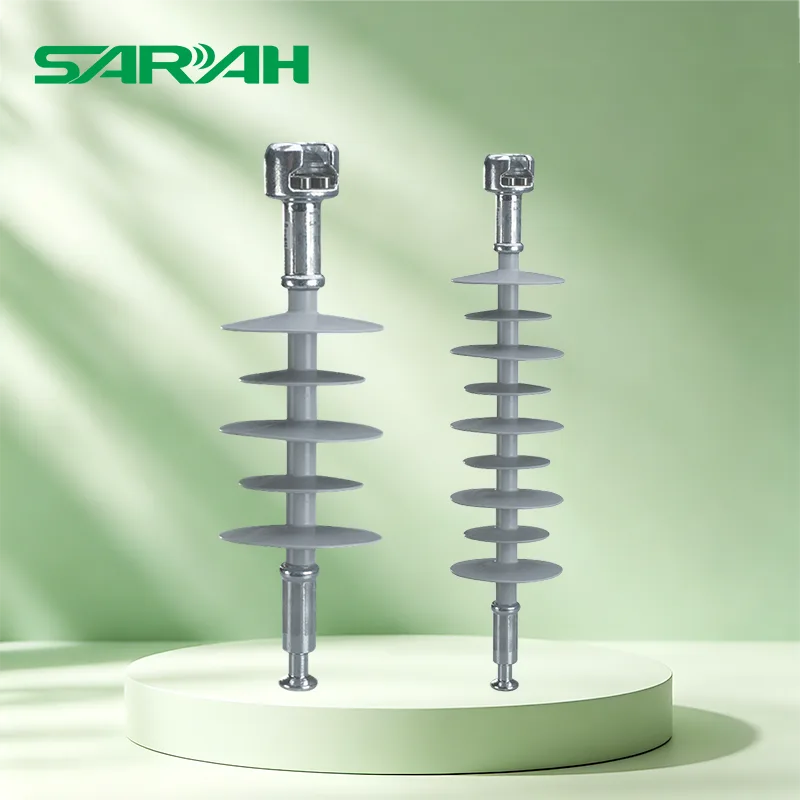

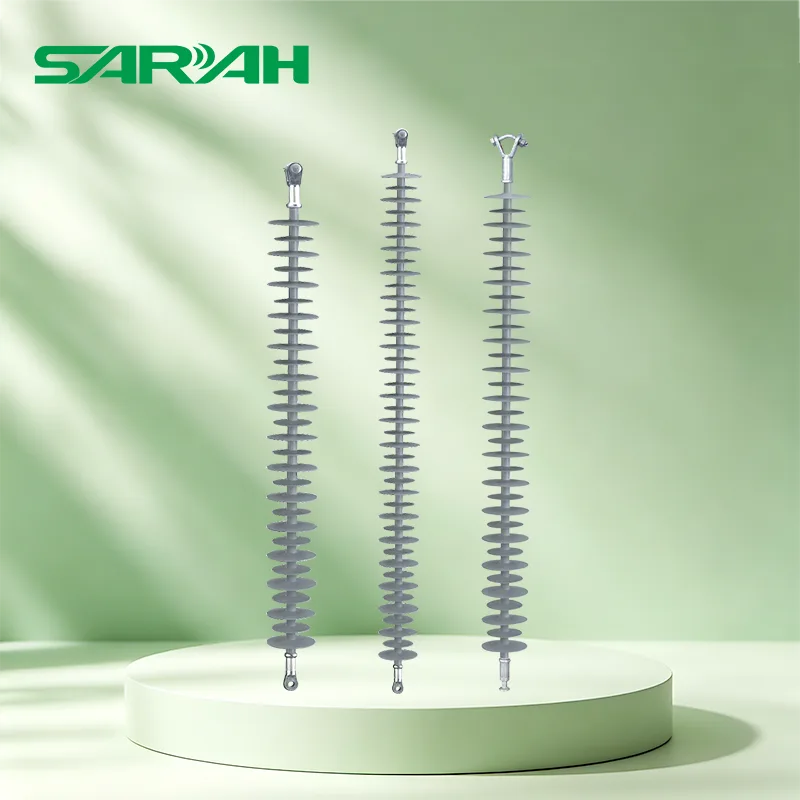

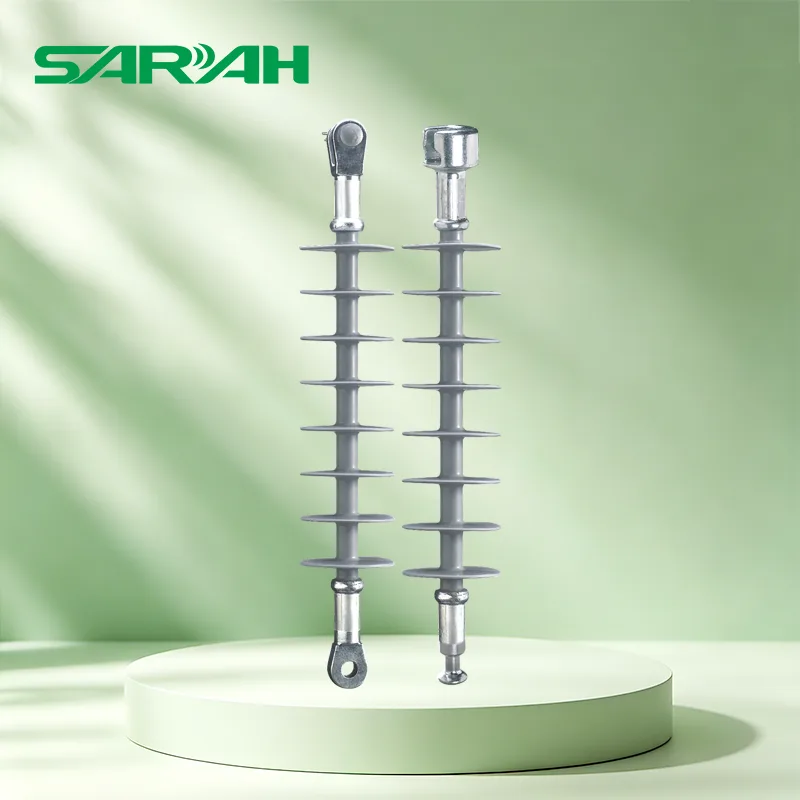

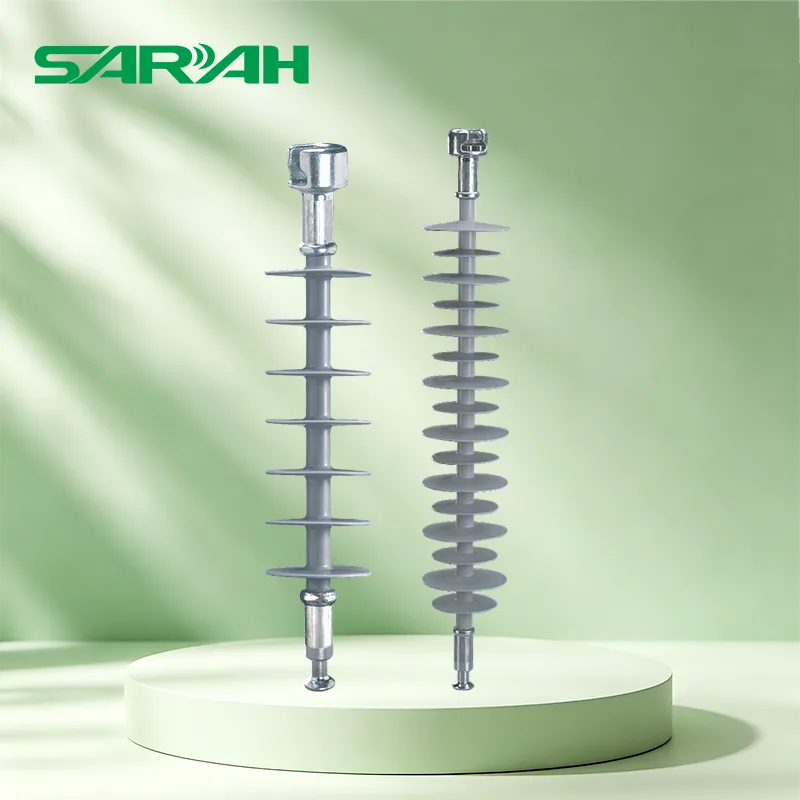

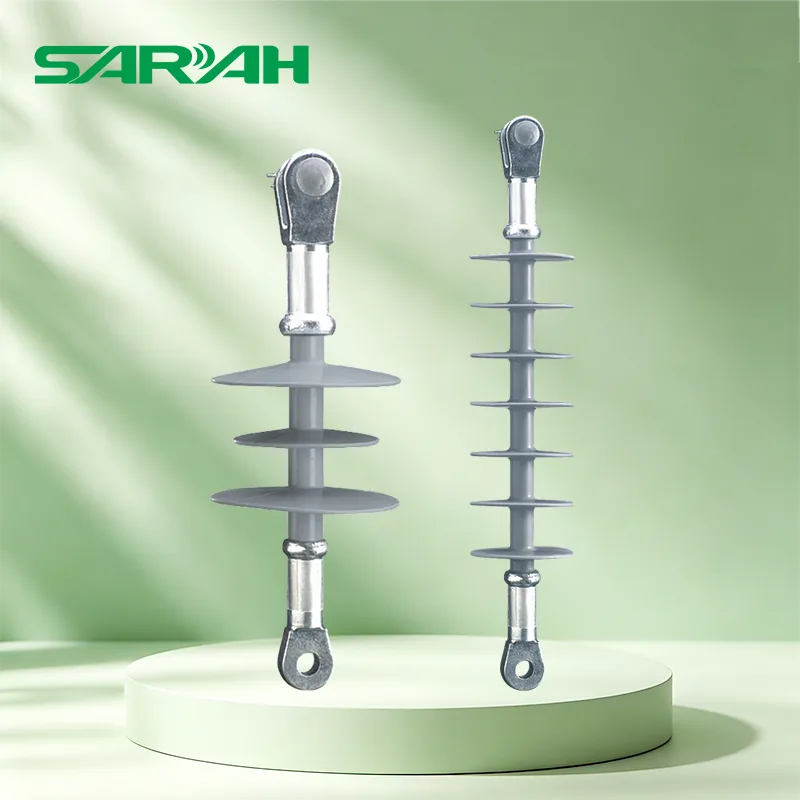

Isolador de suspensão de haste longa

O isolador de suspensão de haste longa durável SARAH é uma nova geração de produtos de isolamento de energia que substitui os tradicionais isoladores de suspensão de porcelana/vidro. É amplamente utilizado em linhas de transmissão aéreas de alta tensão, ultra-alta tensão e extra alta tensão para suspender condutores e obter isolamento elétrico e fixação mecânica.

O produto adota o processo de moldagem integral, e a haste central, a saia do guarda-chuva e as ferragens são integradas para vedação, eliminando completamente o risco de quebra da interface; O material de borracha de silicone tem excelente hidrofobicidade, resistência à descarga de poluição e resistência ao envelhecimento. Sob condições de trabalho complexas, como alta umidade, alta névoa salina e forte poluição, seu desempenho de isolamento é muito superior aos isoladores de porcelana tradicionais, reduzindo significativamente o custo de operação e manutenção da linha.

Modelos de gama completa e parâmetros principais

Nosso isolador de suspensão de haste longa cobre toda a faixa de tensão, desde rede de distribuição de baixa tensão de 12kV até transmissão de ultra-alta tensão de 550kV, atendendo aos requisitos mecânicos e de isolamento de diferentes cenários de linha. Os parâmetros principais do modelo são os seguintes:

Vantagens

A estrutura da saia do guarda-chuva otimiza o caminho de fuga, com uma distância máxima de fuga de 12.250 mm, suprimindo efetivamente a descarga de poluição e a descarga úmida e garantindo uma operação estável em áreas altamente poluídas;

A tensão suportável ao impulso atmosférico de toda a série de produtos cobre 95kV-2250kV, atendendo aos requisitos de proteção contra raios de diferentes níveis de tensão das linhas e reduzindo significativamente a taxa de disparo de raios;

Uma película hidrofóbica estável é formada na superfície do material e a água da chuva desliza rapidamente sem formar uma película contínua de água. O desempenho do isolamento úmido excede em muito o dos isoladores cerâmicos.

O isolador de suspensão de haste longa adota hastes de tração de fibra de vidro epóxi, com resistência à tração superior a 5 vezes a do aço comum e uma carga mecânica nominal cobrindo 70kN-210kN, atendendo a condições de trabalho adversas, como grandes vãos e áreas de gelo pesado;

Os acessórios metálicos e as hastes centrais são colados por meio de um processo de compressão integral, com uma resistência que excede em muito os requisitos da norma nacional, e não há risco de afrouxamento ou escorregamento durante a operação de longo prazo;

O isolador de suspensão de haste longa passou em milhões de testes de fadiga por vibração e é adequado para condições de vento e vibração de longo prazo na linha, com uma vida útil de mais de 30 anos.

O material de borracha de silicone passou por ciclos de alta e baixa temperatura de -40 ℃~+80 ℃, envelhecimento UV e testes de corrosão por névoa salina, tornando-o adequado para vários ambientes complexos, como planaltos, áreas costeiras e zonas químicas;

O peso é de apenas 1/5 ~ 1/10 de isoladores de porcelana do mesmo nível de tensão, reduzindo significativamente as cargas da torre, reduzindo os custos de transporte e instalação e melhorando a eficiência da construção em mais de 50%;

O produto não apresenta risco de autoexplosão de valor zero, não há necessidade de testes regulares de valor zero e reduz os custos de operação e manutenção em 80%, tornando-o uma escolha ideal para redes inteligentes.

Moldagem de vulcanização integrada da haste central, saia de guarda-chuva e acessórios de metal, eliminando completamente as lacunas de ar da interface e eliminando riscos potenciais de quebra da interface;

Desde as matérias-primas que entram na fábrica até os produtos acabados que saem da fábrica, cada lote de produtos passa por testes completos, incluindo tensão suportável de frequência de energia, alongamento mecânico e impacto de ondas acentuadas, e é 100% qualificado antes de sair da fábrica;

O produto está em conformidade com padrões nacionais e internacionais, como IEC 61109 e GB/T 19519, e foi aprovado em testes e certificações oficiais de terceiros. Pode ser usado diretamente em vários projetos de engenharia de energia em todo o mundo.

Cenários aplicáveis

Isolamento de suspensão para linhas de transmissão aéreas de 10kV-500kV;

Projetos de renovação de redes e redes elétricas rurais;

Alta altitude, poluição pesada, alta névoa salina e outras linhas de condições operacionais especiais;

Linhas com requisitos mecânicos rigorosos, como grandes vãos e áreas de gelo pesado;

Isolamento de barramentos em estações conversoras e subestações;

Isolamento de linhas de fornecimento de energia ferroviária e de trânsito ferroviário.

Força da empresa e garantia de envio

Força Empresarial

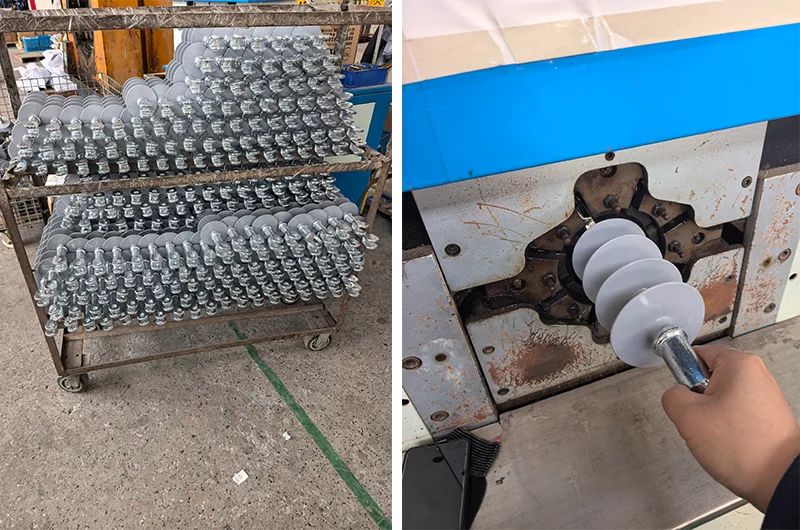

SARAH Electric é uma empresa nacional profissional envolvida na pesquisa e desenvolvimento, produção e exportação de isoladores compostos de alta tensão, com mais de 20 anos de experiência na indústria. Construiu sua própria base de produção moderna, equipada com linhas de produção de vulcanização avançadas internacionalmente e laboratórios de testes mecânicos/elétricos. Sua equipe técnica principal vem das melhores universidades do setor de energia e possui diversas patentes independentes de pesquisa e desenvolvimento.

Somos um fornecedor qualificado de State Grid e Southern Power Grid, com produtos exportados para mais de 30 países e regiões em todo o mundo. Atendemos mais de 1.000 projetos de engenharia de energia e obtivemos reconhecimento unânime de clientes globais por nossa qualidade estável de produto e capacidade de entrega eficiente.

Garantia de envio e serviço

Os modelos regulares de toda a série estão em estoque, os modelos convencionais de 12kV-220kV podem ser enviados em 48 horas e os modelos de ultra-alta tensão de 330kV-500kV podem ser entregues rapidamente em 7 a 15 dias;

Suporta personalização de estrutura de hardware, formato de guarda-chuva, distância de fuga e outros parâmetros, podendo ser desenvolvido e produzido exclusivamente de acordo com desenhos do cliente e requisitos de condições de trabalho;

Os isoladores compostos de alta tensão têm qualificações completas de exportação, podem fornecer CE, ISO e outras certificações, suporte FOB/CIF e outros termos comerciais e distribuição logística global eficiente.

Perguntas frequentes

Q1: Qual é a diferença entre isoladores compostos e isoladores cerâmicos tradicionais?

R: A principal diferença está nas três dimensões de material, desempenho, operação e manutenção: isoladores compostos usam borracha de silicone e hastes de núcleo epóxi, que são mais leves, mais resistentes à poluição e descargas atmosféricas e livres de manutenção; Os isoladores cerâmicos são pesados, propensos a quebrar e exigem testes regulares de valor zero, resultando em altos custos de manutenção. Em áreas altamente poluídas e com alta umidade, a confiabilidade do isolamento dos isoladores compostos excede em muito a dos isoladores cerâmicos.

Q2: Como escolher o modelo de isolador adequado para sua linha?

R: O núcleo de seleção depende de três parâmetros: tensão nominal, carga mecânica nominal e distância de fuga. Combine a tensão nominal de acordo com o nível de tensão da linha, combine a carga mecânica de acordo com o peso, extensão e carga de vento gelado do fio e combine a distância de fuga de acordo com o nível de poluição local. Nossa equipe técnica pode fornecer soluções de seleção gratuita. Fique à vontade para consultar.

Q3: Qual é a vida útil do produto?

R: Sob condições normais de operação, a vida útil projetada dos isoladores de suspensão compostos é ≥ 30 anos. Através da verificação acelerada de testes de envelhecimento, o desempenho operacional a longo prazo é estável e não requer substituição intermediária.
