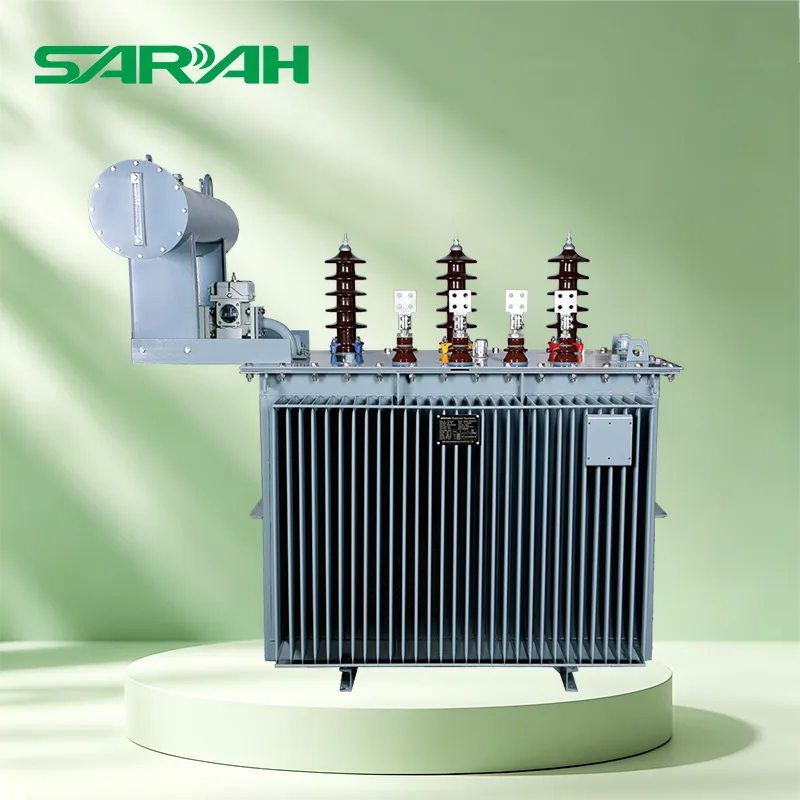

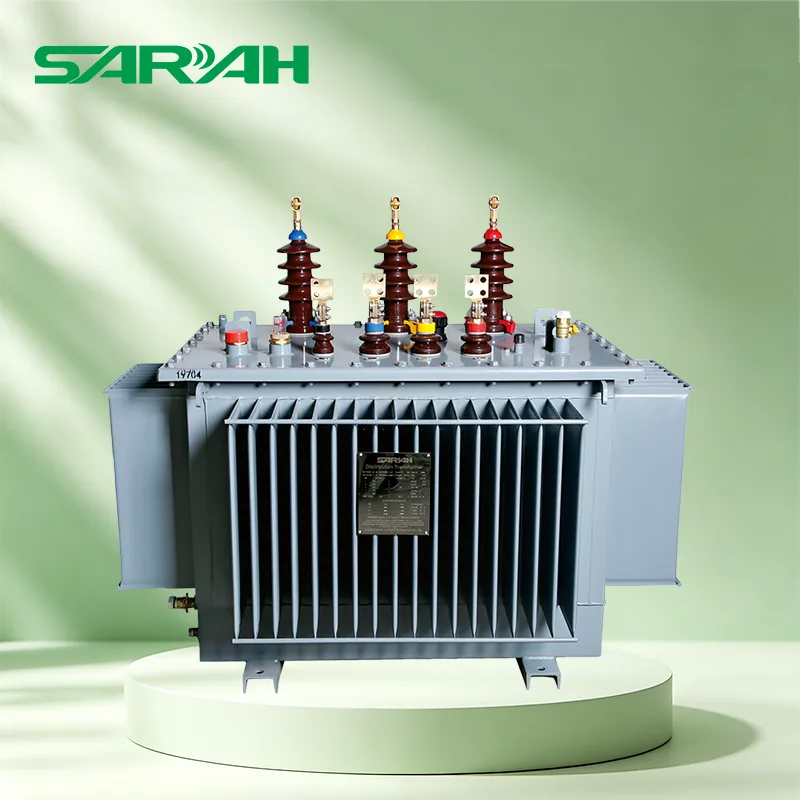

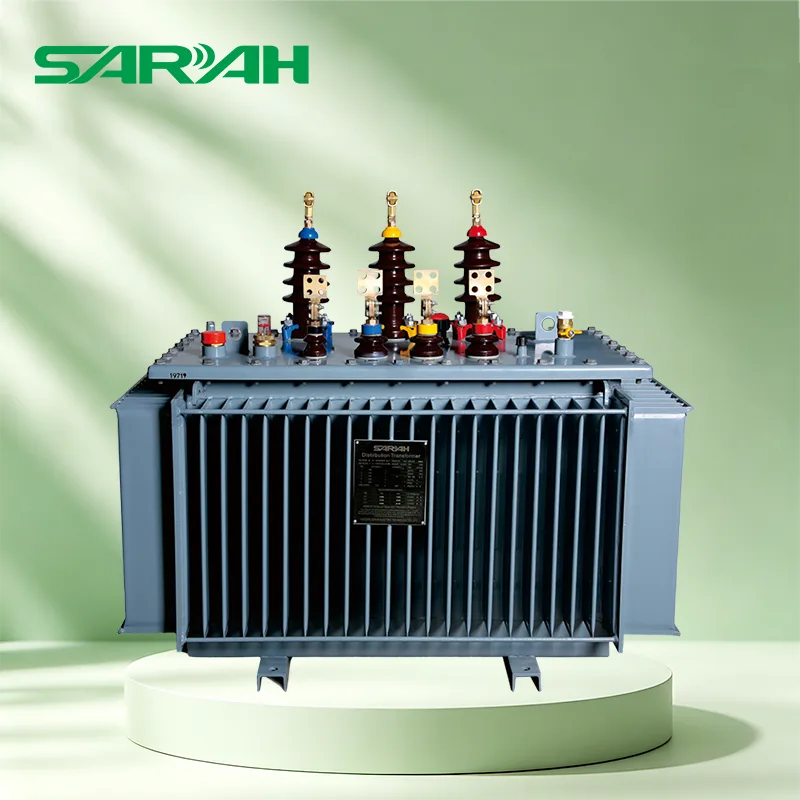

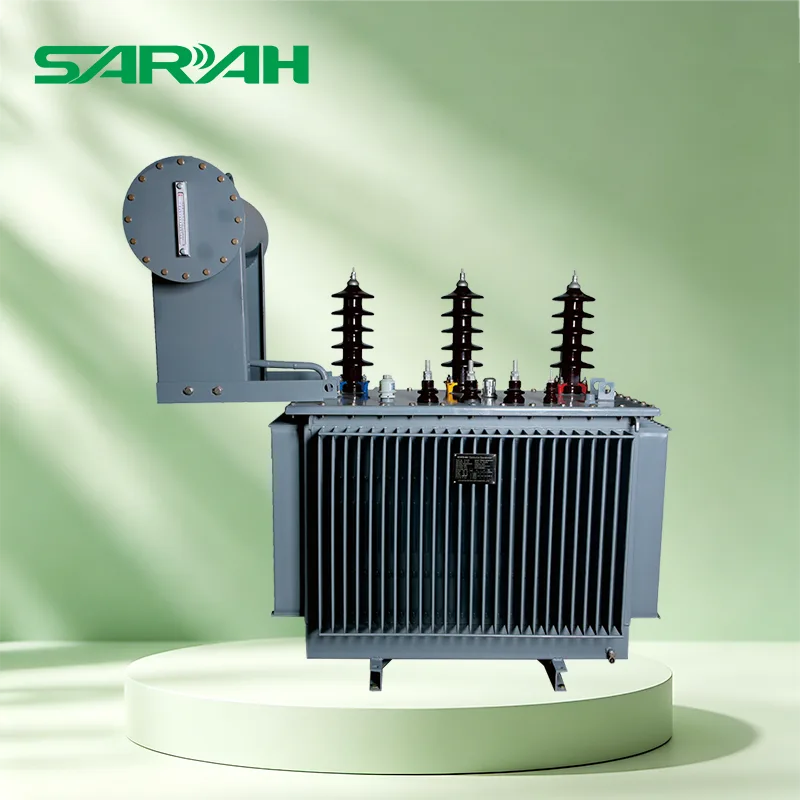

Transformador de distribuição 33kv

A SARAH Electric tem "economia de energia e modularização" como núcleo do projeto e fabricou transformadores de distribuição de 33KV de alta qualidade projetados especificamente para cenários de distribuição de média e alta tensão, como redes elétricas de base urbana, áreas de concentração industrial e áreas montanhosas remotas, ajudando regiões ou instalações a atingir os objetivos principais de transmissão de energia eficiente, estável e de baixo carbono.

Parâmetros do produto

SARAH Inovação Tecnológica

1. SARAH abandona o método de empilhamento tradicional e adota um processo de empilhamento de quatro estágios com costura totalmente oblíqua para o transformador de distribuição de 33KV, combinado com chapas de aço silício de alta orientação magnética. Este processo de uma etapa pode efetivamente reduzir a perda de histerese e a perda de correntes parasitas do núcleo de ferro. A perda sem carga é otimizada em 18% -25% em comparação com o padrão nacional. Mesmo que opere sob carga leve por um longo período, ele pode manter um consumo de energia extremamente baixo e se adaptar às flutuações de carga de pico e vale na rede de distribuição.

2. O enrolamento adota enrolamento contínuo de cobre livre de oxigênio e forte estrutura de compressão. O isolamento intercalar é feito de material compósito de papel isolante de alta densidade, com um nível de resistência à temperatura de 120 ℃ e uma impedância de curto-circuito estável de 6,5%. Ele pode suportar impactos repentinos de curto-circuito sem deformação ou quebra, resolvendo o problema da indústria de equipamentos vulneráveis ​​em falhas de curto-circuito na rede elétrica de média e alta tensão.

3. O tanque de combustível adota uma estrutura ondulada totalmente selada + revestimento anticorrosivo de camada dupla. As soldas foram submetidas a testes de estanqueidade e não apresentam vazamentos. Ele pode suportar ambientes agressivos, como temperaturas extremas de -40 ℃~85 ℃, névoa salina costeira e áreas montanhosas úmidas. A instalação externa não requer proteção adicional e não requer troca de óleo por 3 a 5 anos, reduzindo bastante a frequência de operação e manutenção.

4. Reserve interfaces de monitoramento inteligentes que podem interagir com sensores de temperatura do óleo, nível de óleo e corrente de carga, suportar transmissão remota de dados, aviso de falhas e estatísticas de consumo de energia, adaptar-se às necessidades de transformação digital de redes inteligentes e obter atualizações inteligentes sem desmontar a máquina.

Detalhes de material e artesanato

1. Óleo de isolamento: Os transformadores industriais de alta tensão usam óleo de transformador cicloalquil 25 #, que possui forte resistência à oxidação, baixo ponto de fluidez, boa fluidez em baixas temperaturas e garante dissipação de calor normal e isolamento em áreas de alta altitude.

2. Bucha: o transformador de monitoramento inteligente adota bucha de isolamento composto, que é resistente a descargas atmosféricas e envelhecimento, e o terminal é banhado a ouro para reduzir a resistência de contato e evitar riscos potenciais de aquecimento.

3. Tanque de combustível: O transformador de distribuição 33KV é feito de placa de aço Q235 de alta qualidade com espessura ≥ 3 mm. As juntas soldadas foram submetidas a testes ultrassônicos para evitar vazamentos. A superfície é pulverizada com tinta fluorocarbonada específica para exteriores e a vida anticorrosiva excede 10 anos.

Sugestões de seleção e instalação

1. Seleção de capacidade: Determine com base na carga máxima real multiplicada por 1,2 vezes para evitar operação de sobrecarga; Para cenários com grandes flutuações sazonais de carga, está disponível uma ampla opção de ajuste de capacidade.

2. Seleção de instalação: Escolha piso para áreas urbanas e fabris e montagem em coluna para áreas montanhosas e rurais; É necessário um revestimento anti-spray salino personalizado adicional nas áreas costeiras.

3. Adaptação ambiental: Se a altitude ultrapassar 1000 metros, é necessário reduzir a capacidade de uso. Você pode entrar em contato com o fabricante para personalizar uma versão especial para grandes altitudes.

Perguntas frequentes

P: Um transformador de distribuição de 33kV instalado ao ar livre requer proteção adicional?

R: Sim, as medidas de proteção dependem do ambiente de instalação.

Áreas costeiras: É necessária proteção contra a corrosão por névoa salina; devem ser usados ​​revestimentos reforçados e acessórios de aço inoxidável.

Áreas de alta temperatura: As capacidades de dissipação de calor e os projetos de operação reduzida devem ser considerados.

Áreas chuvosas ou úmidas: São necessárias medidas de proteção contra umidade e projetos anticondensação.

Ao comprar, informe a Sarah Electric com antecedência sobre o local de instalação, condições climáticas e altitude.

P: Quais inspeções são necessárias antes de energizar o transformador após sua chegada ao local?

R: O transformador não pode ser colocado em operação imediatamente após a instalação; as seguintes verificações são necessárias:

Inspeção visual: Verifique se há danos no transporte, vazamentos de óleo e integridade da bucha.

Inspeção elétrica: Teste de resistência de isolamento, teste de relação de espiras, teste de resistência de enrolamento e verificação de aterramento.

Inspeção de proteção: Dispositivos de controle de temperatura, sistemas de proteção de relés e pára-raios.

A energização só poderá prosseguir após a confirmação de que tudo está normal.

P: O transformador deve ser desligado imediatamente se emitir ruído anormal?

R: Depende da situação.

Som normal: Um leve zumbido eletromagnético.

Condições anormais: Aumento repentino no volume do ruído, sons de batidas ou sons de descarga.

As possíveis causas incluem núcleo solto, descarga interna ou anormalidades no enrolamento. A inspeção imediata é necessária se o ruído for acompanhado de aumento de temperatura, ativação do sistema de proteção ou odores incomuns.
