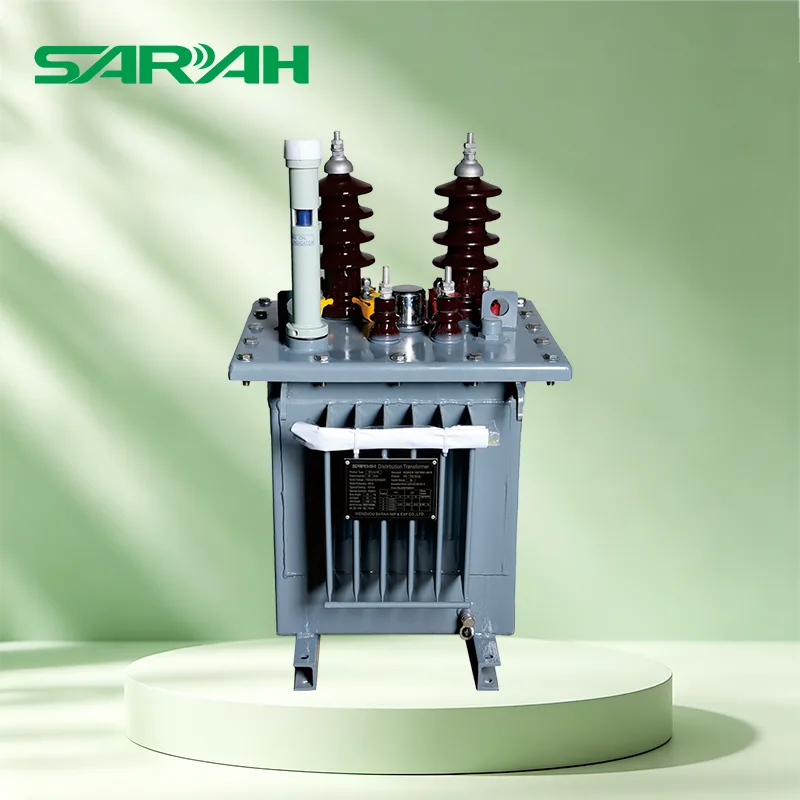

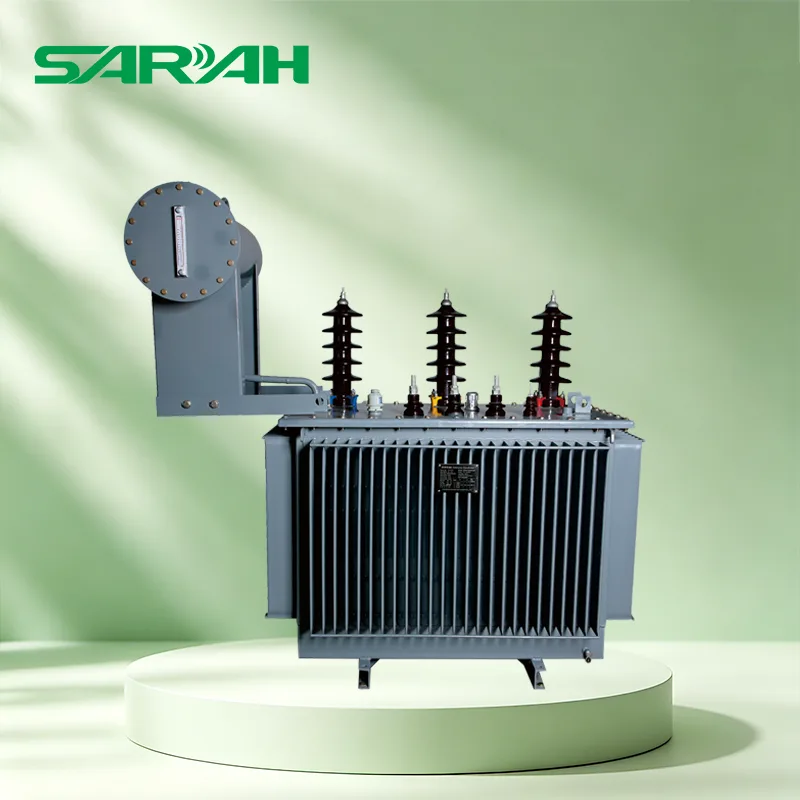

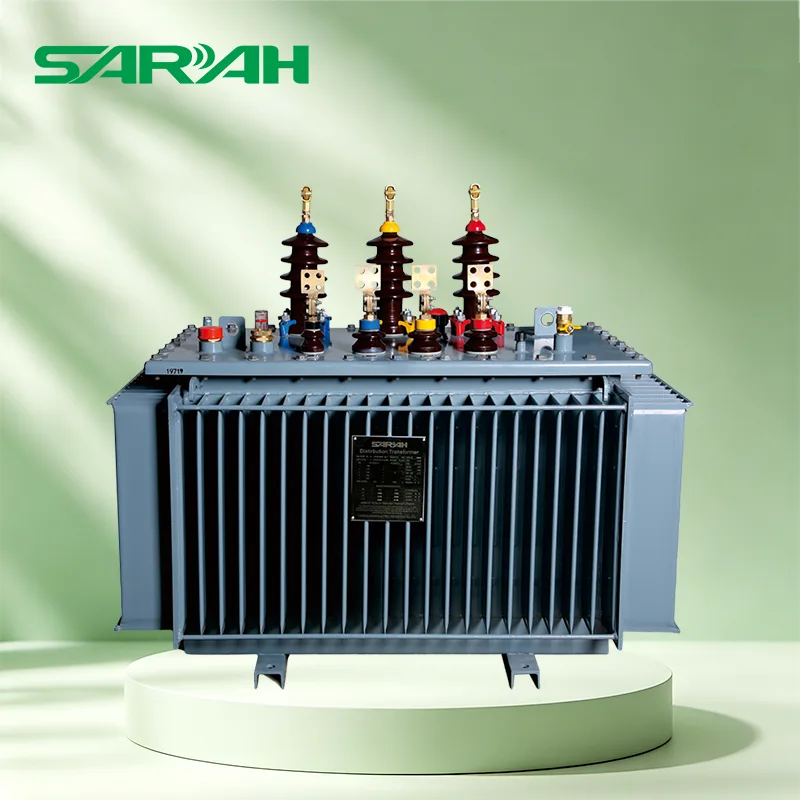

Transformador de distribuição imerso em óleo 24KV

A Sarah Electric conta com tecnologia avançada de simulação eletromagnética para otimizar a estrutura do núcleo de ferro e usa chapas de aço silício de grão orientado a frio de alta qualidade para criar um transformador de distribuição imerso em óleo de 24KV. Reduz significativamente a perda por histerese e a perda por correntes parasitas, com perda sem carga otimizada em mais de 30% em comparação com o padrão nacional.

A operação a longo prazo pode reduzir significativamente o custo da electricidade das empresas e ajudar a alcançar o objectivo da “dupla emissão de carbono”. É um equipamento elétrico padrão para fábricas verdes e parques de economia de energia.

Parâmetros do produto

Destaques técnicos

1. Projeto Selado

Sarah Electric adota uma estrutura totalmente vedada sem almofadas de óleo, que compensa as flutuações no volume de óleo causadas pelas mudanças de temperatura do óleo por meio da deformação elástica do próprio tanque de óleo, evitando completamente a entrada de ar, umidade e poeira no interior do tanque, retardando o envelhecimento do óleo de isolamento e a corrosão do núcleo de ferro, e estendendo o ciclo de manutenção do transformador totalmente selado para 5-8 anos, reduzindo significativamente a mão de obra de operação e manutenção e os custos de material, e adaptando-se a ambientes agressivos, como condições externas, úmidas e empoeiradas.

2. Alta resistência à tolerância e estabilidade térmica

O transformador de distribuição imerso em óleo de 24KV tem excelente resistência a curto-circuito e estabilidade térmica, e pode suportar choques repentinos de carga e flutuações de tensão para garantir fornecimento de energia ininterrupto; Projetado para operação em ampla faixa de temperatura, ele pode funcionar de forma estável em ambientes que variam de -40 ℃ a + 40 ℃, garantindo uma produção estável tanto para regiões frias severas do norte quanto para regiões úmidas do sul.

3. Design geral e acabamento superficial

O layout geral é compacto e razoável, com componentes cientificamente posicionados, como anéis de elevação, terminais de aterramento e postes terminais, adequados para diversos métodos de transporte e instalação, como empilhadeiras e guindastes; O design modular da carroceria e do tanque de combustível facilita a manutenção posterior e a substituição de componentes; A superfície é revestida com pulverização eletrostática anticorrosiva, resistente aos raios UV e à ferrugem. Não requer proteção adicional para instalação externa e tem vida útil superior a 20 anos.

Parâmetros de desempenho

1. Especificações elétricas principais

• Capacidade nominal: cobertura total de 5kVA-2500kVA, adequada para eletricidade comercial de pequeno porte até grande distribuição industrial

Nível de tensão: alta tensão 6kV-13,8kV, baixa tensão 0,4kV-0,433kV, atendendo aos padrões de rede elétrica nacionais e internacionais

• Método de conexão: Suporta grupos convencionais como Yyn0 e Dyn11, adaptando-se a diferentes requisitos de fiação de sistemas de distribuição

Tensão de impedância: 4% -4,5%, suprimindo efetivamente a corrente de curto-circuito e protegendo equipamentos elétricos de back-end

2. Principais indicadores de desempenho

Capacidade (kVA) Sem perda de carga (kW) Perda de carga (kW) Peso total (kg) Cenários aplicáveis

100 0,29 1,58 510 Pequena fábrica, fonte de alimentação comunitária

500 0,96 5,41 1505 Médias empresas e complexos comerciais

1000 1,70 10,3 2555 Parque Industrial, Subestação Municipal

2500 3,30 23,0 5100 Indústria e mineração em grande escala, centro regional de rede elétrica

Cenários de aplicação

1. Em indústrias como linhas de produção química, metalúrgica, mecânica e eletrônica, um transformador de distribuição imerso em óleo de 24KV é usado para atender à demanda de eletricidade de alta carga e parada de partida de alta frequência, garantindo a continuidade da produção.

2. O equipamento produzido é adequado para ambientes agressivos, como minas, campos de petróleo e áreas de grande altitude. Os transformadores de baixa perda, com suas fortes capacidades de proteção e adaptabilidade, alcançam uma fonte de alimentação estável.

Garantia de qualidade

Cada transformador de distribuição imerso em óleo da série S11 passa por 12 processos rigorosos, incluindo triagem de matéria-prima, teste de produto semiacabado, teste de envelhecimento do produto acabado e teste de tensão de resistência de fábrica. Ele atende a padrões duplos, como GB, IEC e ANSI, tanto nacionais quanto internacionais, e oferece garantia de 18 meses e suporte técnico vitalício, permitindo que os usuários comprem e usem com tranquilidade.
