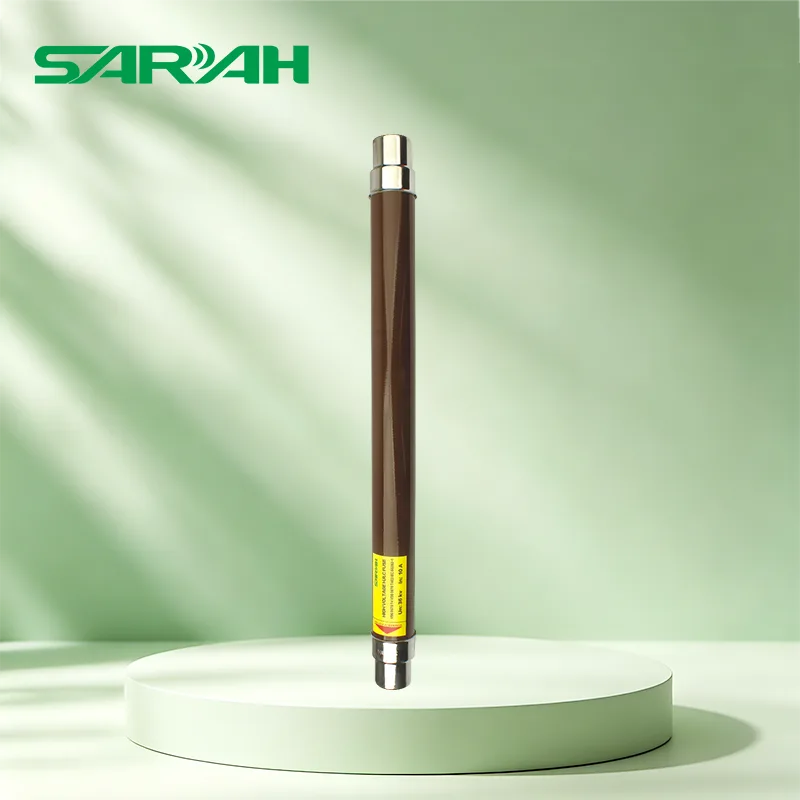

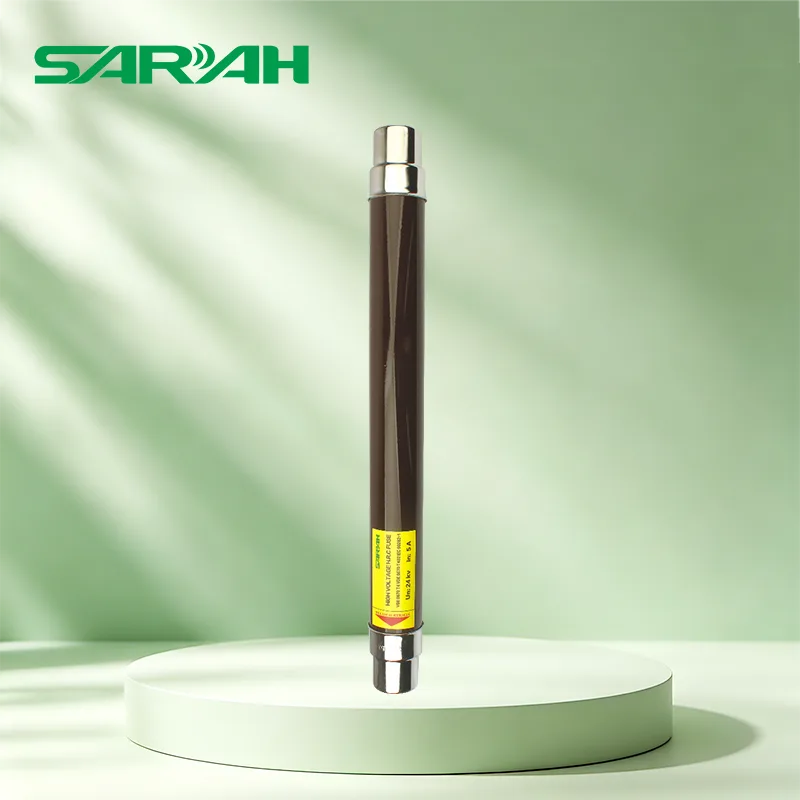

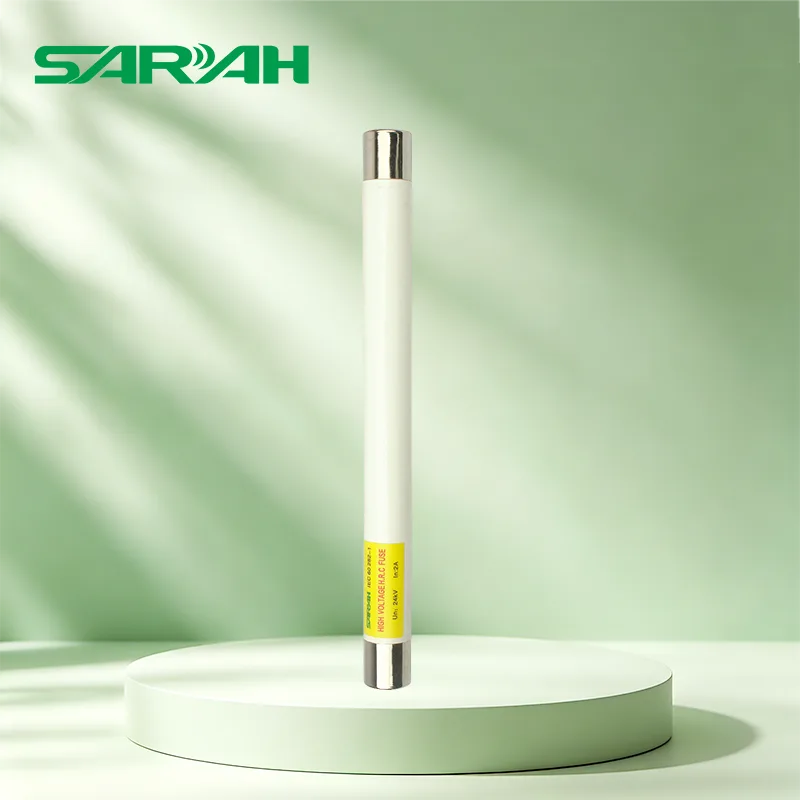

Fusível limitador de corrente 24KV HRC

O fusível limitador de corrente avançado 24KV HRC da SARAH Electric é um dispositivo de proteção de núcleo adequado para sistemas de distribuição de média tensão de 11-36kV. É usado principalmente para proteger equipamentos elétricos de alta tensão, como transformadores de tensão, transformadores de distribuição e bancos de capacitores. Em caso de curto-circuito ou falha de sobrecarga no circuito, o fusível derrete instantaneamente e a corrente é limitada, cortando rapidamente a corrente de falha e evitando a expansão do acidente. É uma barreira de segurança indispensável em sistemas de distribuição de média tensão.

O produto adota um corpo de tubo de cerâmica epóxi totalmente fechado e uma estrutura de fusível de liga de prata de alta pureza, com areia de quartzo extintora de arco embutida. Possui excelente capacidade de limitação e interrupção de corrente, velocidade de interrupção rápida, forte desempenho de extinção de arco e está em conformidade com padrões nacionais e estrangeiros, como IEC e GB. Ele pode ser usado diretamente em vários cenários, como painéis internos, unidades principais de anel e transformadores montados em postes externos.

Modelos completos e parâmetros principais

Principais vantagens

A corrente máxima de interrupção pode chegar a 50kA, o que pode cortar a corrente de curto-circuito em milissegundos, reduzindo significativamente o impacto da corrente de curto-circuito nos equipamentos e evitando a queima de equipamentos valiosos, como transformadores e quadros de distribuição;

O fusível limitador de corrente 24KV HRC é feito de material de liga de alta precisão, com características operacionais estáveis, proteção precisa contra sobrecarga, sem operação incorreta ou recusa de movimento e atende aos requisitos de proteção de transformadores de tensão, transformadores e outros equipamentos;

Construído em areia de quartzo extintora de arco de alta pureza, extinguindo rapidamente o arco gerado pelo derretimento, eliminando o risco de reignição e garantindo um processo de quebra seguro e livre de explosão sem chamas abertas.

O corpo do tubo de cerâmica epóxi possui excelente desempenho de isolamento, à prova de umidade, antiincrustante e antienvelhecimento, e é adequado para ambientes internos e externos, com vida útil de mais de 20 anos;

O fusível limitador de corrente 24KV HRC adota dimensões de instalação padrão da indústria e pode substituir diretamente produtos de marcas nacionais e estrangeiras com as mesmas especificações, sem a necessidade de modificar o quadro de distribuição, tornando a instalação conveniente;

Ampla adaptabilidade de cena

Proteção de Transformador de Tensão (Série XRNP): Projetada especificamente para transformadores de tensão, com baixa corrente nominal (0,5-3,15A), alta capacidade de interrupção e proteção precisa do TP contra sobrecorrente e danos por curto-circuito;

Proteção de Transformador/Linha (Série XRNT): Alta corrente nominal (6,3-160A), adequada para proteção contra curto-circuito e sobrecarga de transformadores de distribuição de 24kV, linhas e bancos de capacitores;

Cobertura total da cena: Pode ser usado para vários cenários de distribuição de média tensão, como comutadores internos, unidade principal de anel, subestações tipo caixa, transformadores montados em postes externos, redes de energia rurais e sistemas de distribuição de empresas industriais e de mineração.

Garantia de qualidade rigorosa

O fusível limitador de corrente 24KV HRC passa por testes abrangentes, incluindo tensão suportável de frequência de energia, capacidade de interrupção e aumento de temperatura para cada lote de produtos, desde a entrada da matéria-prima até a entrega do produto acabado, e é 100% qualificado para entrega;

O produto está em conformidade com padrões nacionais e internacionais, como IEC 60282-1 e GB/T 15166.2, e foi aprovado em testes e certificações oficiais de terceiros. Pode ser usado diretamente em diversos projetos de engenharia de energia em todo o mundo;

Através de ciclos de alta e baixa temperatura de -40 ℃~+85 ℃, calor úmido e testes de névoa salina, é adequado para vários ambientes complexos, como planaltos, áreas costeiras e zonas químicas.

Funções principais e cenários aplicáveis

Funções principais

Quando ocorre um curto-circuito em um circuito ou equipamento, o fusível derrete instantaneamente, cortando rapidamente a corrente de falha, evitando a expansão do acidente e evitando acidentes de segurança como queima de equipamentos e incêndio;

Quando a carga excede a corrente nominal por um longo período, o fusível superaquecerá e derreterá, protegendo equipamentos como transformadores, transformadores de tensão e quadros de distribuição contra queimaduras;

Após a fusão, forma-se um ponto de desconexão claro, que atende aos requisitos de segurança para manutenção e não requer instalação adicional de chaves de isolamento;

Principais cenários aplicáveis

Proteção contra curto-circuito de transformador de tensão (PT) 24kV (Série XRNP);

Proteção principal do lado da entrada do transformador de distribuição tipo seco/imerso em óleo de 24kV (série XRNT);

Quadro interno de 12kV/24kV/36kV e unidade principal de anel com proteção limitadora de corrente;

Proteção de linhas de energia externas de alta tensão, ramais, redes de energia rurais, redes de energia de parques e linhas de energia industriais e de mineração;

Proteção contra curto-circuito para dispositivos de compensação de potência reativa (bancos de capacitores, transformadores de potencial, reatores do tipo seco);

Proteção de sistemas de distribuição de energia em empreendimentos industriais e de mineração, minas e canteiros de obras de infraestrutura.

Perguntas frequentes

Q1: Qual é a diferença entre as séries XRNP e XRNT? Como devo escolher?

R: A principal diferença está nos cenários aplicáveis ​​e na corrente nominal:

Série XRNP: pequena corrente nominal (0,5-3,15A), especialmente projetada para proteção de transformadores de tensão (PT), com alta capacidade de interrupção, utilizada para proteger transformadores de tensão de baixa corrente e alta impedância;

Série XRNT: Alta corrente nominal (6,3-160A), especialmente projetada para proteção de transformadores e linhas, usada para proteger cargas de alta corrente contra curtos-circuitos e sobrecargas.

Ao selecionar, combine a corrente nominal do fusível com a corrente nominal do equipamento protegido. Nossa equipe técnica pode fornecer um plano de seleção gratuito.

Q2: Qual é a vida útil do fusível limitador de corrente 24KV HRC?

R: Em condições normais de operação, a vida útil projetada do fusível limitador de corrente 24KV HRC é ≥ 20 anos. Foi verificado através de testes de envelhecimento acelerado que seu desempenho a longo prazo é estável e não requer substituição intermediária.

Q3: Posso substituir fusíveis com as mesmas especificações de outras marcas?

R: Ok! Nosso produto adota dimensões de instalação padrão da indústria e pode substituir diretamente fusíveis com as mesmas especificações de marcas nacionais e estrangeiras, como ABB, Siemens, Schneider, etc., sem a necessidade de modificar o quadro, tornando a instalação conveniente.
